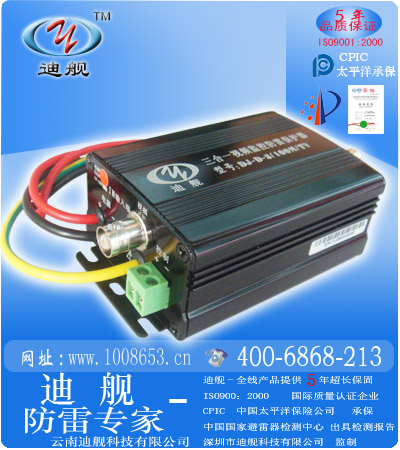

名称：三合一视频监控防雷器
型号: DJ-D-3/100M/TV
品牌: 迪 舰
颜色：黑色 尺寸：11.5*6.5*4cm  净重：250g
本产品拥有发明外观两项国家专利及国家避雷器中心检测报告（仿冒必究）
产品介绍:
  迪舰-摄像机专用防雷器包括（三合一防雷器、三合一防雷器、，二合一网路防雷器）产品集成摄像机电源、
视频信号、控制信号，完全保护为一体（集成方式按型号定）采用高能防浪涌元器件,大功率长寿命,
串连线路设计三级滤压保护,进口TVS雪蹦钳位线路确保低残压,特殊生产工艺,先进的劣化报警技术,
外观大方新颖.安装方便.集成式设计,成本低效果好.高性能。可对各种新型交直流摄像机进行一
体化精细SPD防浪涌/防雷/避雷/过流过电压保护。
产品特性:
◆多功能防浪涌过电压精细保护
◆大流量 (15~30KA)
◆低残压 (TVS雪蹦钳位线路)
◆高速反应(1~25NS)
◆劣化指示(视频信号切断技术)
◆全保护(三合一 .二合一设计)
◆低损耗(进口插件线对线设计)
◆长寿命免维护(5年质保)
◆防线路出错保护
◆交直流电源通用
◆三级滤压串联保护
产品适用:
本产品针对单相交流直流供电带云台摄像机/枪型定点摄像机等，各类最新型所有常用摄像机
产品参数：
产品名称 三合一视频监控防雷器 二合一视频监控防雷器
产品型号 DJ-D-3/100M/TV DJ-D-2/100M/TV
额定工作电压Un 220V 48V 220V 48V
最大持续工作电压Uc 255V 70V 255V 70V
电源保护水平Up <1200V <300V <1200V <300V
视频保护水平Up <12V
控制保护水平Up <68V
电源
标称放电电流In(8/20) 20kA
电源
最大放电Imax(8/20) 40kA
视频/控制
标称放电电流In(8/20) 10KA
视频/控制
最大放电Imax(8/20) 20KA
电源反应时间tA <25ns
视频/控制反应时间tA <1ns
电源额定负载电流 3A
视频信号工作电压Un 5V
最大持续工作电压Uc 6.8V
控制信号工作电压Un 24V
最大持续工作电压Uc 68V
信号/视频传输率Vs 1~20Mbps      RJ45=10~100Mbps
插入损耗  AE AE<0.5db
回波损耗  AR ≤20db
二合一组合方式 电源+BNC   电源+接线端子    电源+RJ45
RJ45保护线脚 1.2．3．6
外壳材料 金属外壳
外壳规格 11.5*6.5*4cm
保护等级 3级滤压精细级保护
外壳防护等级 IP20 公司名称：云南迪舰科技有限公司（文山分公司）防雷器生产商
公司地址：云南文山州三七研究院科委大楼602      邮编：663000
全国免费联系电话：400-6868-213
联系电话：0876-2198676      0876-2198675
网址：http://www.1008653.cn
http://www.zgspd.cn
http://www.800667.com
联系人姓名：唐先生
Email：ynspd@qq.com

接线方式 接线端子   BNC   RJ45
失效模式 对地短路
接地电阻Ω/线径 ≤4Ω     2.0m㎡
工作温度范围 -40℃～+70℃
空气相对湿度 室内温度条件下30％～90％
执行标准 GBl8802.1、lEC61643-1
