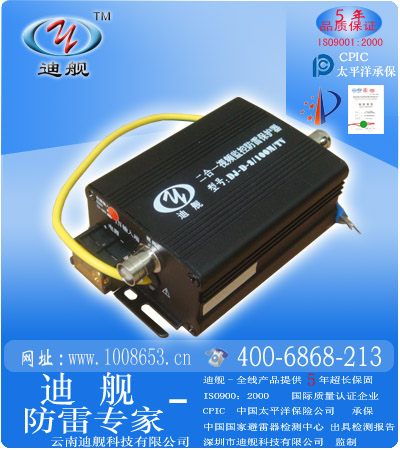

名称：二合一视频监控防雷器
型号: DJ-D-2/100M/TV
品牌: 迪 舰
颜色：黑色 尺寸：11.5*6.5*4cm  净重：250g
本产品拥有发明外观两项国家专利及国家避雷器中心检测报告（仿冒必究）
产品介绍:
   迪舰-摄像机专用防雷器包括（三合一防雷器、二合一防雷器，二合一网路防雷器）产品集成摄像机电源、视频信号、控制信号，完全保护为一体（集成方式按型号定）采用高能防浪涌元器件,大功率长寿命,串连线路设计三级滤压保护,进口TVS雪蹦钳位线路确保低残压,特殊生产工艺,先进的劣化报警技术,外观大方新颖.安装方便.集成式设计,成本低效果好.高性能。可对各种新型交直流摄像机进行一体化精细SPD防浪涌/防雷/避雷/过流过电压保护。
产品特性:
◆多功能防浪涌过电压精细保护
◆大流量 (15~30KA)
◆低残压 (TVS雪蹦钳位线路)
◆高速反应(1~25NS)
◆劣化指示(视频信号切断技术)
◆全保护(三合一 .二合一设计)
◆低损耗(进口插件线对线设计)
◆长寿命免维护(5年质保)
◆防线路出错保护
◆交直流电源通用
◆三级滤压串联保护
产品适用:
本产品针对单相交流直流供电带云台摄像机/枪型定点摄像机等，各类最新型所有常用摄像机
产品参数：
产品名称
 三合一视频监控防雷器
 二合一视频监控防雷器
产品型号
 DJ-D-3/100M/TV
 DJ-D-2/100M/TV
额定工作电压Un
 220V
 48V
 220V
 48V
最大持续工作电压Uc
 255V
 70V
 255V
 70V
电源保护水平Up
 <1200V
 <300V
 <1200V
 <300V
视频保护水平Up
 <12V
控制保护水平Up
 <68V
电源
标称放电电流In(8/20)
 20kA
电源
最大放电Imax(8/20)
 40kA
视频/控制
标称放电电流In(8/20)
 10KA
视频/控制
最大放电Imax(8/20)
 20KA
电源反应时间tA
 <25ns
视频/控制反应时间tA
 <1ns
电源额定负载电流
 3A
视频信号工作电压Un
 5V
最大持续工作电压Uc
 6.8V
控制信号工作电压Un
 24V
最大持续工作电压Uc
 68V
信号/视频传输率Vs
 1~20Mbps      RJ45=10~100Mbps
插入损耗  AE
 AE<0.5db
回波损耗  AR
 ≤20db
二合一组合方式
 电源+BNC   电源+接线端子    电源+RJ45
RJ45保护线脚
 1.2．3．6
外壳材料
 金属外壳
外壳规格
 11.5*6.5*4cm
保护等级
 3级滤压精细级保护
外壳防护等级
 IP20
接线方式
 接线端子   BNC   RJ45
失效模式
 对地短路
接地电阻Ω/线径
 ≤4Ω     2.0m㎡
工作温度范围
 -40℃～+70℃
空气相对湿度
 室内温度条件下30％～90％
执行标准
 GBl8802.1、lEC61643-1
地址：云南文山州三七研究院科委大楼602

电话：0876-2198676   0876-2198675

传真：0876-2198675-18

注意事项：

   1: 防雷器输出端所有端口均连接被保护设备
   2: 正负线路不要接反或接错
   3: 防雷器安装在被保护设备前端1米内越近越好
   4: 设备需要定期检查，产品劣化后必须立即更换
   5: 切记不可带电作业
   6: 接地一定要良且直电阻不得大于4欧姆
   7：防雷器是防雷工程中的一部分，为了确保安全必须由具备国家防雷施工资质的工程单位设计施工
   8：防雷器前端需加装短路装置确保避免防雷器劣化后短路引起火灾
