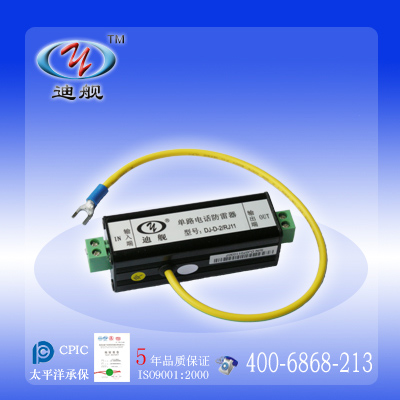

名称: 单路电话防雷器
型号: DJ-D-2/RJ11
品牌产地: 迪舰 - 深圳
产品规格: 颜色: 黑 色 尺寸：7*2.5*2.5 cm 净重：100g
相关证书: 国家避雷器中心检测报告
咨询电话: 400-6868-213 在线QQ：304650998
产品简介: 迪舰-电话信号浪涌保护器依据 IEC61000-4-5 及 ITU-TK20&K21 标准设计,采用多级保护电路,选用最新高速浪涌保护器件,反应速度快,输出残压低,传输性能优越. 接口采用标准rj11接线端子,使用方便,适用于ADSL电话信号线路,产品采用复合对称电路，共模、差模全保护， L、N可以随便接、选用铝合金外壳、密封性好,具有防尘、防腐蚀功能,采用串联方式连接安装,抑线路上的高压脉冲,保护后端设备免受雷电、工业浪涌的损害。
产品说明:

名称：单路电话防雷器
型号: DJ-D-2/RJ11
品牌: 迪 颜色: 黑 色  尺寸：7*2.5*2.5 cm 净重：10产品介绍:
迪舰-电话信号浪涌保护器依据 IEC61000-4-5 及 ITU-TK20&K21 标准设计,采用多级保护电路,选用最新高速浪涌保护器件,反应速度快,输出残压低,传输性能优越. 接口采用标准rj11接线端子,使用方便,适用于ADSL电话信号线路,产品采用复合对称电路，共模、差模全保护， L、N可以随便接、选用铝合金外壳、密封性好,具有防尘、防腐蚀功能,采用串联方式连接安装,抑线路上的高压脉冲,保护后端设备免受雷电、工业浪涌的损害。产品特性:
◆多功能防浪涌过电压精细保护

◆大流量 5~10KA)

◆低残压 (进口TVS雪蹦线路设计)

◆高速反应(1~25ns)

◆低损耗(进口插件线对线设计)

◆长寿命免维护

◆三级滤压保护 (串联保护)

产品适用:

本产品用于ADSL电话信号线路

产品参数：

产品名称
 单路电话防雷器

产品型号
 DJ-D-2/RJ11

保护线路
 1路2线

外观尺寸
 7*2.5*2.5 cm

额定工作电压Un
 170 V

最大持续工作电压Uc
 220V

保护水平Up
 250V

标称放电电流In(8/20)
 5KA

最大放电Imax(8/20)
 1 0KA

反应时间tA
 <25ns

信号传输率Vs
 1~100Mbps

插入损耗AE
 AE<0.5db

外壳材料
 金属外壳

保护等级
 精细级保护

外壳防护等级
 IP20

接线方式
 接线端子

保护模式
 3级滤压 精细保护

接地电阻Ω/线径
 ≤ 4Ω     2.5㎡

工作温度范围
 - 40℃～+70℃

空气相对湿度
 室内温度条件下30％～90％

执行标准
 GBl8802.1、lEC61643-1


安装示意图

注意事项

1: 采用串联方式连接的防雷器，产品所标注的“输出端”所有端口均连接被保护设备

2: 在做防雷器接地时请仔细正确安装接地线，如有正负线路之分的产品请分清“正”“负”

3：防雷器安装在被保护设备前端，根据安装施工条件以“离保护设备越近越好”的原则来施工

4: 防雷设备需要定期进行检查，当产品出现劣化后请及时更换，以免造成您不必要的损失。

5: 切记不可带电作业，施工完后合闸运行时应检查防雷器有无异常。

6: 目前我公司防雷产品均须接地，一定要接地良好且接地线直电阻不得大于4欧姆。

7：防雷器前端需加装短路装置，避免防雷器劣化后短路引起火灾。

8：未带防水设计的防雷器必须安装在防水箱内，以免出现防雷器进水使之防雷功能失效；当太阳直晒会使防雷器外壳变色但不会影响防雷器工作

尊敬的用户:防雷设备是防雷工程中的一部分，为了确保安全必须由具备国家防雷施工资质的工程单位进行设计施工，我公司生产的防雷设备均按国家相关标准生产，请仔细查看产品相关参数，对应你的设备选型。我们的产品保护范围是有限的，而雷电流的大小是无法预测的，我们竭力尽最大可能的研发高能量的产品来保护您的设备，以便减少雷电流对您设备的伤害。

如有不明之处请联系我们 联系电话：4006868213
