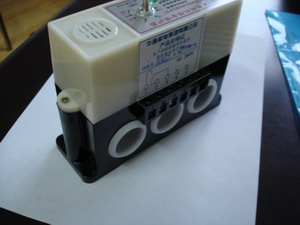

电压相序多功能保护器（又称三相电源监视器、相序保护器、过欠压保护器等）主要用于交流50/60Hz，额定电压460V以下，工业三相220V、380V、440V、460V等电压级别的各种故障检测，对三相输入电源的电压过高、电压过低、断相、错相(相序)、三相电压不平衡等提供继电保护，产品广泛应用于空压机、电动机、配电箱、水泵、油泵、中央空调机组、电控箱、配电柜、起重机等，如中央空调压缩机保护，各种电梯的电源监视，水泵、油泵防缺相、逆相保护等，是工业设备运行中维护设备工作电压正常的不可缺少的保护产品。

工作条件

1、海拔高度≤2000m。

2、周围空气温度－25℃~65℃，24h平均温度≤55℃。

3、日平均相对湿度≤98%，月平均相对湿度≤95%。

4、安装使用地点无强烈振动和冲击，无强电磁干扰，外磁场感应强度均不超过0.5mT。

5、使用地点不得有爆炸危险介质，周围介质不含有腐蚀金属和破坏绝缘的有害气体及导电介质，不允许有霉菌存在。

主要参数

1、输入部分

接线端口：a、b、c、n

额定电压：380VAC、660VAC    50/60HZ

2、输出部分

接线端口：有源输出接点PL、PN(220VAC)；无源输出接点FA、FB、FC和GND分别表示a、b、c相电压缺相输出用于远程报警

额压工作电压：≤440VAC(125VDC)

额定工作电流：≤10A

延时动作：5～10S

保护电压：≤额定相电压×(65.5%～70%)

3、连接导线

输入部分：4~10mm2绝缘铜线，采用软线时，必须在导线上加接线头。

输出部分：1.5~4 mm2绝缘铜线，采用软线时，必须在导线上加接线头。
