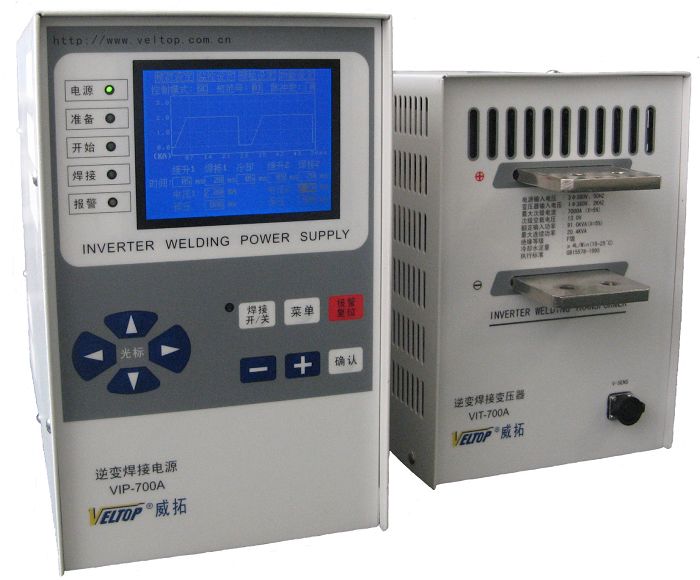

中功率精密逆变焊接电源5KA~10KA 逆变电源VIP-500A，VIP-700A，VIP-800A，VIP-10KB
中功率精密逆变焊接电源 VIP-500A & VIT-500A/VIT-503A
产品特点：
■ 全新洁白优雅的外形设计。
■ 清晰直观的大屏幕液晶显示屏，便于实现观测焊接过程。
■ 高精度闭环反馈控制方式。
■ 可实时显示电流、电压、功率、电阻的动态波形和平均有效值。
■ 最大9段通电，每段具有缓升功能，便于抑制焊接飞溅。
■ 通过专用焊接切换器VTS-55A，可同时最大接续5台焊接变压器。
■ 可储存15组焊接规范。
■ 广泛适用于继电器触点、传感器、马达转子、铜类开关部件等的焊接。
中功率精密逆变焊接电源 VIP-500A & VIT-500A/VIT-503A VIP-700A，VIP-800A，VIP-10KB
|
型 号 |
VIP-500A & VIT-500A/VIT-503A |
|
输入电源 |
3Φ380V±10%；50/60HZ |
|
最大输出电流 |
5000A (5%使用率） |
|
控制方式 |
初级定电流、次级定电流、次级定电压、次级定功率 |
|
变压器额定功率 |
17.4KVA |
|
焊接时序设定
（15组规范） |
预压时间：0～9999ms； 保压时间：0～999ms
缓 升1/2: 0～99ms； 焊 接1/2: 0～99ms
冷却时间：0～99ms； 脉 冲 数：0～9 |
|
电参量设定范围 |
电流：0.50～5.00KA； 电压：0.50～4.50V； 功率：0.10～9.99KW |
|
变压器切换功能 |
最大5路 |
|
配套使用焊接变压器 |
VIT-500A（风冷)； VIT-503A(水冷） |
|
外形尺寸 |
VIP-500A:182(宽）×302（高）×429（长）mm
VIT-500A/VIT-503A:182(宽）×302（高）×429（长）mm |
|
重 量 |
VIP-500A: 15Kg VIT-500A/VIT-503A: 16Kg |
|
变压器切换器（选配） |
VTS-55A（5路 可选） |
|
型 号 |
VIP-700A/VIT-700A |
VIP-800A/VIT-800A |
VIP-10KB/VIT-10KB |
|
输入电源 |
3Φ380V±10%, 50/60HZ |
|
最大输出电流 |
7000A |
8000A |
10000A |
|
控制方式 |
初级定电流、次级定电流、定电压、定功率 |
|
焊接时序设定
（15组规范） |
预压时间：0～9999ms； 保压时间：0～999ms
缓 升1/2: 0～99ms； 焊 接1/2: 0～99ms
冷却时间：0～99ms； 脉 冲 数：0～9 |
|
电参量设定范围 |
电流：0.80～7.00KA
电压：0.50～4.50V
功率：0.10～19.9KW |
电流：0.80～8.00KA
电压：0.50～4.50V
功率：0.10～19.9KW |
电流：0.80～9.99KA
电压：0.50～4.50V
功率：0.10～19.9KW |
|
变压器切换功能 |
最大5路切换 |
|
外形尺寸
（长×宽×高）（mm） |
VIP-700A/VIP-800A/VIP-10KB: 182×302×429
VIT-700A/VIT-800A:182×287×357; VIT-10KB:182×302×429 |
|
重 量 |
VIP-700A: 16Kg
VIT-700A: 28Kg |
VIP-800A: 16Kg
VIT-800A: 28Kg |
VIP-10KB: 16Kg
VIT-10KB: 30Kg |
|
额定功率（5%使用率下） |
91KVA |
91KVA |
130KVA |
|
冷却方式 |
水冷 |
|
