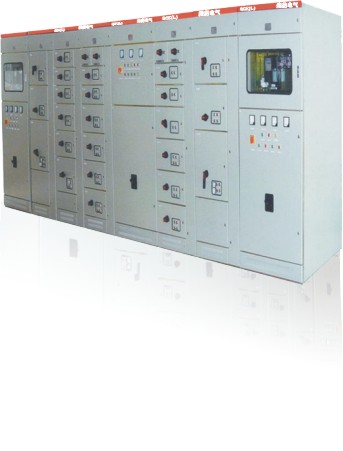

GCK低压抽出式开关柜
一、用途
GCK低压抽出式开关柜由动力配电中心（PC）和电动机控制中心（MCC）二部分组成，适用于发电厂，变电站，工矿企业等电力用户作为50Hz，最大工作电压至660V，最大工作电流至3150A的配电系统中，作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用.
二、型号含义
三、特点及
本系列产品具有分断能力高，动热稳定性好，结构先进、合理，电气方案切合实际，系列性，通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积，外形美观，防护等级高，安全可靠，维护方便等优点。
本产品符合IEC439NEMAICS2-322标准，也符合GB7251-87《低压成套开关设备》国家标准和ZBK36001-89《低压抽出式成套开关设备》专业标准。
四、使用环境条件
1、海拔不超过2000m。
2、周围空气温度不高于+40℃，并且24h内平均温度不高于+35℃，周围空气温度不低于-50℃。
3、大气条件：空气清洁，相对湿度在温度+40℃时不超过50%，在温度较低时允许有较高的相对湿度，例如：+20℃时为90%。
4、没有火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所。
5、与垂直面倾斜不超过5℃。
6、本产品使用以下温度运输储存：-25℃~+55℃,在短时间内（不超过24h）不超过+70℃。
7、如上述使用条件不能满足时，应由用户在订货时向制造厂方提出，协商解决。
五、开关柜的主要技术参数
|
额定工作频率（Hz） |
50 |
|
额定工作电压(V) |
380，660 |
|
额定绝缘电压（V） |
660 |
|
额定工作电流 |
水平母线 |
630~3150 |
|
垂直母线 |
600 |
|
额定短时耐受电流 |
水平母线 |
80kA（有效值）/1秒 |
|
垂直母线 |
80kA（有效值）/1秒 |
|
额定峰值耐受电流 |
水平母线 |
176 kA |
|
垂直母线 |
110 kA |
|
主电路接插件（A） |
200，400 |
|
辅助电路接插件（A） |
10 |
|
工频耐压1分钟（V） |
2500 |
|
控制电机最大容量（kW） |
155 |
|
防护等级 |
IP40 |
|
操作方式 |
就地，远方，自动 |
六、结构特征
本系列产品的基本柜架为组合式装配式结构。柜架的全部结构件通过螺钉紧固互相连接成基本框架。再加上门、挡板、隔板、抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的开关柜。本柜有下列特点：
1、框架采用形钢材，利用三维角板定位，螺栓连接无焊接结构从而避免了焊接变形和应力，提高了安装精度。
2、框架及零部件安装孔按模数E=20mm变化。
3、内部结构件采用镀锌处理。外部经酸洗和磷化处理后，采用静电环氧粉末喷涂。
4、在动力中心(PC)进线柜内，顶部为水平母线区域，水平母线区域下部为断路器室，断路器可配置国产的DW15C，ME等系列，也可根据用户需要配置国外电气公司生产的各种断路器，如：ABB公司生产的F系列断路器，以及智能化断路器。在一般情况下，PC单元带有翻排的主电路（包括母联），额定电流在630A-1600A时，占据了一个外形尺寸为800X1000X2200（宽X深X高）的柜体。没有翻排的主电路占据了一个外形尺寸为800X800X2000（宽X深X高）的柜体。额定电流在1600A-3150A时，占据了一个外型尺寸为1000X1000X2200（宽X深X高）的柜体。没有翻排的主电路占据一个外形尺寸1000X800X2200（宽X深X高）的柜体。动力中心（PC）馈电柜结构与进线柜相似，馈电电流在630A-1600A时，一个1000X1000X2200（宽X深X高）的柜体可装两个回路，为上下布置安装。
5、电动机控制中心（MMC）开关柜有靠墙安装和不靠墙安装两种，其顶部都为水平母线区域，水平母线区域下面为抽屉功能单元区域，该区域的宽度为600mm ，安装抽屉功能单元区域的高为1840mm,当柜体为靠墙安装时柜的左部为功能单元区域，右部有一个200mm宽的电缆出线区域，柜体的外形尺寸为800X500X2200（宽X深X高），当柜体为离墙安装时，柜体宽度为600mm，电缆出线区在柜体的后部，柜体的外形尺寸为600X800（1000）X2200（宽X深X高）。柜体深度有800和1000二种，我们建议用户选用1000深的柜体，以与PC柜深度统一，当抽屉抽出外柜时，柜内带电部分不外露，安全可靠。
6、抽屉功能单元与门由主开关的操作机构进行机械联锁，主开关在合闸位置时门打不开，并且操作机构均可采用外加挂锁锁定在合闸或分闸位置。功能单元隔室之间用金属板分隔，抽屉具有良好的互换性，并具有工作位置、试验位置和分离位置。当抽屉推到某个位置时，抽屉自动定位，此时可拉动抽屉左边的拉板抽屉可解除定位，进入下一个位置，抽屉抽出柜外时还具有防脱落功能。
7、在电容补偿、计量等固定式方案的柜体与抽屉式柜体具有同样的外观造型，同样的水平母线位置，从而保证了抽屉式和固定式柜体能够并排使用。
8、母线系统柜体的母线采用三相五线制,水平母线额定电流在1250A及以下时采用单母线，水平母线额定电流在1250A以上时采用双母线，柜与柜之间的水平母线采用连接块搭接，垂直母线采用镀锌封闭，内部用隔板限制电弧扩散，中性母线设置在柜顶的前部，保护母线（PE）设置在柜底部，并与柜体的隔板，门相连，从而保证了界定连续性。
9、在不降低外壳防护等级的情况下，开关柜底部和顶部设有自然通风窗口。
10、柜体外壳防护等级为IP40.
七、特别提示
1、本产品在安装时，柜与柜之间的水平线应连接牢固可靠。
2、本产品的门与主开关有联锁功能，即只有在断电的情况下门才可能打开，本产品的其他侧面为螺钉封板，与主开关没有联锁功能，故请用户在拆开本产品侧板检修时，务必断开电源。
3、非专业人员请勿打开柜体维护检修。
八、订货需知
用户订货时应提供下列资料
1、一次回路方案编号、设备型号、容量及单线系统图；
2、二次回路原理图如用户未提供要求，制造厂按标准提供；
3、开关柜的排列图和配电室平面布置图；
4、主母线规格未提供要求时制造厂按标准提供；
5、开关柜表面颜色(制造厂家标准颜色为：浅豆色)； 若用户有其他要求可与我厂协商解决。 |
