一、概述

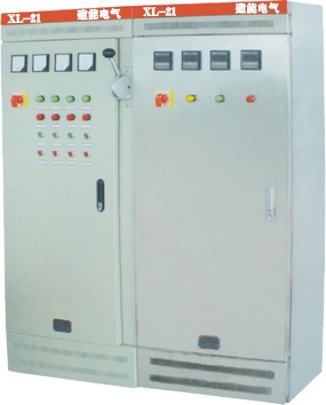

  XL-21系列安全型低压配电柜是我公司根据顾客反馈信息以及市场调查基础上自行开发出的新产品，符合GB7251.1-1997标准。本产品体积小，容量大，安装方便，维护方便，外观美观大方。所有操作手柄在内门外操作，保证了人身安全。
安全型低压配电柜上母排的结构得到合理改进，动力柜合乎模块化的设计要求， HXL-21动力柜主要用建筑，工厂，商场，学校，医院，机关等各类场所，亦可作为线路频繁转换以及消防，双电源的动力线路中的过载，短路，漏电，欠压，保护之用。

二、使用环境条件

1、海拔高度不超过2000米，超过2000米的请与本公司协商
2、没有粉尘，腐蚀性气体和雨水侵袭的户内
3、周围空气温度：周围空气温度上限为+40℃，下限为5℃，在24小时内测
      得平均温度不超过+35℃，在储存、运输条件下温度为25℃至55℃之间，
      短时不超过70℃
4、相对湿度：空气相对湿度不超过85%
5、没有震动及颠簸，且安装倾斜度不超过5℃

三、结构特点

1、主要电气性能完全符合国际电工标准，IEC439和美国电气制造商协会NEMAIC2-322标准
2、辅助电路具有就地、远方、自动和就地、远方切换的功能，接触器可采用直流保持。操作电压为交流220V，信号电流为6A
3、受电主开关具有瞬间脱扣和热磁脱扣保护可选，为与下一级主开关配合，取消瞬间保护，避免了越级跳闸，并具有自投，无自投和切换装置，供用户选择。
4、电动机控制电路具有短路瞬时，过载，欠压释放及断相保护。
5、交流接触器可采用无声运行，并具有节能功能。
6、馈电电路主开关具有瞬间脱扣和热磁脱扣保护，当用户要求，可加装漏电保护。
7、照明电路主开关具有瞬时、过载和漏电保护
8、受电电路装有电流表、电压表
9、在馈电电路中，250A及以上可装或不装电流表，电度表。

四、主要技术参数

（表）
