AT91SAM9263开发套件提供linux与wince|中国电气自动化网

功能特征

类型	功能	参数
处理器	CPU	AT91SAM9263，ARM9，240MHz
RAM	SDRAM	64MB
ROM	DataFlash	4MB
ROM	NandFlash	256MB大容量电子盘
通信接口	TTL电平或RS232	COM0：RS232 / TTL / IrDA
		COM_D_1_2：2路RS232 /2路TTL /2路IrDA和1路RS232
		EX_COM:4路TTL/4路RS232
	以太网络	10/100Mbps以太网络
	USB Host	2路USB2.0 Host(FULL SPEED)控制器
	USB Device	1路USB2.0 Device控制器
显示设备	LCD接口	支持最大分辨率1024×768像素，颜色位数16位/24位,软件可配置
输入/输出设备	触摸屏幕	4线或5线电阻式触摸屏
	阵列键盘	8×8矩阵键盘
	AUDIO	AC’97音频标准，带输入和输出
扩展总线	CAN总线	1路CAN总线(非光隔)
存储扩展	CF卡	支持IDE模式(目前测试最大到2G BYTES)
控制接口	GPIO	50个独立GPIO(可复用为4×SPI/4×PWM)
面板接口	复位键	复位按钮（接口引出形式）
	指示灯	电源指示灯（接口引出形式）
	蜂鸣器	蜂鸣器（接口引出形式）
其它配置	看门狗控制器	外置看门狗
	实时时钟（RTC）	独立实时时钟模块，设有备用电池
	指示灯(LED)	CPU状态指示灯、电源指示灯
	系统电源	标准计算机AT电源输入，12V和5V (±5%)

linux软件资源
软件资源	操作系统	提供LINUX操作系统源代码，版本号为 Linux 2.6.24。
	Boot Loader	提供U-Boot程序源代码，版本号为U-Boot。提供DataFlash启动引导程序源代码DataFlashBoot。
	编程器	提供LINUX操作系统编译器arm-linux-gcc-3.4.5-glibc-2.3.6。
	驱动程序	提供LINUX环境下Qtopia、USB Host、USB键盘、USB鼠标、CF卡、以太网功能的驱动程序（已经植入LINUX源代码中）。
	使用说明书	提供开发板硬件说明、使用方法说明、常见问题与解答、U-Boot介绍、产品功能测试方法的一系列文本资料。
	技术手册	提供本产品所使用的主要芯片之官方技术手册，方便您对芯片的评估。
	电路原理图	提供本产品PCB制作所使用的PDF格式的电路原理图。
WINCE软件资源
软件资源	操作系统	提供WINCE操作系统源代码，版本号为WINCE 5.0。
	Boot Loader	提供E-BOOT程序源代码(内置于WINCE BSP中）。提供DataFlash启动引导程序源代码FirstBoot。
	驱动程序	提供WINCE环境下USB Host、USB键盘、USB鼠标、CF卡、以太网功能的驱动程序（已经植入WINCE BSP源代码中）。
	使用说明书	提供开发板硬件说明、使用方法说明、常见问题与解答、产品功能测试方法的一系列文本资料。
	技术手册	提供本产品所使用的主要芯片之官方技术手册，方便您对芯片的评估。
	电路原理图	提供本产品PCB制作所使用的PDF格式的电路原理图。

服务	全国代理	您可以在英贝德指定的代理商处购买产品并获得服务。
	产品保修	自购买之日起提供12个月的免费维修服务，其包括自然损坏的维修。详情请见“服务中心”页面或产品保修卡内说明。（赠品不在保修范围之内）
	技术支持	自购买之日起提供12个月的免费技术支持服务，包括开发板使用中的问题解答。可通过电话、电邮、传真、即时聊天工具实现技术支持服务。详情请见“服务中心”页面或产品保修卡内说明。
	升级服务	自购买之日起12个月内可获得资料版本免费升级服务。

机械参数	应用级别	商业级（本产品主要元器件均采用商业级别，适用于一般评估环境）
	PCB	本产品采用8层PCB板层，焊盘采用防氧化镀金工艺
	工作电源	输入电源：DC 12V/5V（±0.5V）
	系统功耗	TBD
	机械尺寸	96mm×90mm（最大）
	工作环境	工作温度：0~70℃

包装内容	EBD9263开发板	1块	产品主体，包括各功能元器件的PCB电路板。
	EAC_LCD70T	1块	7英寸TFT真彩液晶显示屏模块。（优惠期间赠品）
	RS232串口连接线	1条	可直接连接本产品与PC机或RS232设备接口（9针，交叉）。
	USB连接线	1条	可直接连接本产品与PC机的USB接口（A-B型USB设备线）。
	以太网连接线	1条	可直接连接本产品与PC机的网络接口（RJ45，交叉线）。
	电源转接板及适配器	1个	为系统提供电源（AC 220V 50Hz IN – DC 12V OUT，2A）。
	产品资料光盘	1张	本产品提供的所有软件资料均保存在光盘里（CD-ROM）。
	产品保修卡	1张	产品保修凭证、装箱清单及售后服务说明。
	配件包	1包	含有短路子、脚钉若干，触摸屏用手写笔1支。

附加设备	Magic-ICE仿真器	支持ARM7TDMI、ARM920T、ARM926E等核心的并口硬件仿真器。
	EBDLCD35T	3.5英寸TFT真彩液晶显示屏模块（含触摸屏）。可配合开发图型界面产品。
	EBDLCD64T	6.4英寸TFT真彩液晶显示屏模块（含触摸屏）。可配合开发图型界面产品。

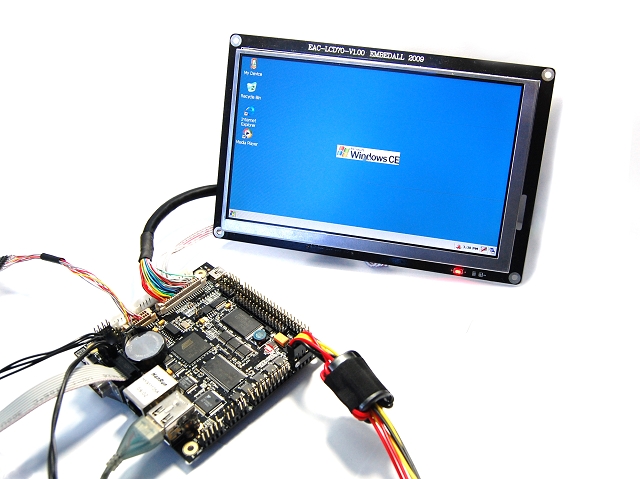

EBD9263 开发板
