类别 |
功能 |
描述 |
|
|
|
硬
件
资
源 |
CPU |
AT91SAM9261S微处理器，主频为200MHz，LFBGA217封装。 |
|
SDRAM |
具有64M字节SDRAM芯片组，作为系统运行的RAM空间。 |
|
DATA FLASH |
采用2/4M字节DataFlash芯片AT45DB161/321作为启动程序的存储。 |
|
NAND FLASH |
采用64M字节NandFlash芯片K9F1208作为操作系统和用户数据的存储。 |
|
调试串口（DBGU） |
采用MAX3232转换的一路串口用于系统调试，也可用于串口通信功能。 |
|
USB接口 |
UHP |
2路，CPU内部集成的USB Host功能，可连接USB设备（如键盘、U盘）。 |
|
UDP |
1路，CPU内部集成的USB Device功能，可实现数据下载和功能开发。 |
|
以太网络 |
采用DM9000芯片实现1路10/100M网络功能。 |
|
CAN总线 |
采用SPI总线扩展的1路CAN总线功能，支持CAN2.0A/B协议。 |
|
CF卡 |
采用CPLD芯片EPM7064扩展的1路CF功能，I/O口模拟的标准IDE模式。 |
|
LCD接口 |
CPU内部LCD控制器接口，支持18位RGB数据接口的LCD模块。 |
|
RS232总线 |
共2路RS232，一路为3线式，一路为5线式。 |
|
触摸屏（TOUCH） |
外扩专用触摸屏驱动芯片ADS7843，支持四线电阻式触摸屏。 |
|
音频（AUDIO） |
采用I2S总线音频DSP芯片XWM8731扩展的音频功能，可实现音频开发。 |
|
实时时钟（RTC） |
采用CPU内部实时时钟功能，适用于电池充电的手持类设备RTC解决方案。 |
|
用户键盘及LED |
预设4路独立式键盘和4路LED，可辅助程序调试或直接应用。 |
|
GPIO |
采用50PIN接口引出部分数据总线和I/O接口供用户自由扩展。 |
|
JTAG |
标准20针的JTAG调试仿真接口，可连接仿真器。 |
|
系统操作 |
设有电源开关、系统复位键、唤醒键、启动方式选择跳线。 |
|
|
|
软
件
资
源 |
操作系统 |
提供LINUX操作系统源代码，版本号为 Linux 2.6.15。 |
|
Boot Loader |
提供U-Boot程序源代码，版本号为U-Boot 1.1.4。
提供DataFlash启动引导程序源代码DataFlashBoot。 |
|
编程器 |
提供LINUX操作系统编译器armv5-linux-gcc。 |
|
测试程序 |
提供ADS环境下对PIO、LCD显示屏、触摸屏、CAN总线。提供LINUX环境下对音频、液晶屏的测试程序。 |
|
驱动程序 |
提供LINUX环境下miniGUI、USB Host、USB键盘、USB鼠标、CF卡、以太网功能的驱动程序（已经植入LINUX源代码中）。 |
|
使用说明书 |
提供开发板硬件说明、使用方法说明、常见问题与解答、U-Boot介绍、CLLD烧写说明、产品功能测试方法的一系列文本资料。 |
|
技术手册 |
提供本产品所使用的主要芯片之官方技术手册，方便您对芯片的评估。 |
|
电路原理图 |
提供本产品PCB制作所使用的ORCAD格式和PDF格式的电路原理图。 |
|
CPLD程序 |
提供CPLD程序源代码及使用说明文档。配合CPLD烧写板完成下载。 |
|
|
|
服
务 |
全国代理 |
您可以在英贝德指定的代理商处购买产品并获得服务。 |
|
产品保修 |
自购买之日起提供12个月的免费维修服务，其包括自然损坏的维修。详情请见“服务中心”页面或产品保修卡内说明。（赠品不在保修范围之内） |
|
技术支持 |
自购买之日起提供12个月的免费技术支持服务，包括开发板使用中的问题解答。可通过电话、电邮、传真、即时聊天工具实现技术支持服务。详情请见“服务中心”页面或产品保修卡内说明。 |
|
升级服务 |
自购买之日起12个月内可获得资料版本免费升级服务。 |
|
|
|
机
械
参
数 |
应用级别 |
商业级（本产品主要元器件均采用商业级别，适用于一般评估环境） |
|
PCB |
本产品采用4层PCB板层，焊盘采用防氧化镀金工艺 |
|
工作电源 |
输入电源：DC 5V（±0.5V） |
|
系统功耗 |
不含液晶屏：250mA 含液晶屏：300mA（最大） |
|
机械尺寸 |
170mm×141mm×36mm（最大） |
|
工作环境 |
工作温度：0~70℃ |
|
|
|
包
装
内
容 |

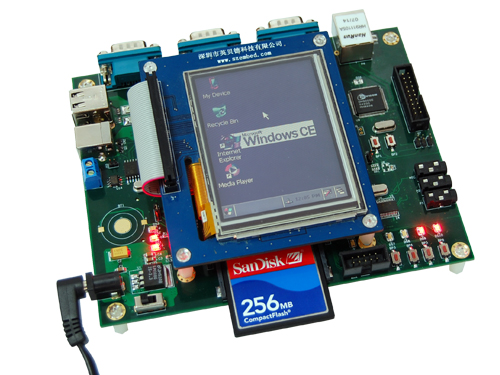

EBD9261开发板 |
1块 |
产品主体，包括各功能元器件的PCB电路板。 |
|
EBDLCD35T |
1块 |
3.5英寸TFT真彩液晶显示屏模块。（优惠期间赠品） |
|
RS232串口连接线 |
1条 |
可直接连接本产品与PC机或RS232设备接口（9针，交叉）。 |
|
并口连接线 |
1条 |
Wiggler调试板、CPLD烧写板与PC机连接时使用。 |
|
USB连接线 |
1条 |
可直接连接本产品与PC机的USB接口（A-B型USB设备线）。 |
|
以太网连接线 |
1条 |
可直接连接本产品与PC机的网络接口（RJ45，交叉线）。 |
|
电源适配器 |
1个 |
为系统提供电源（AC 220V 50Hz IN – DC 5V OUT，2A）。 |
|
Wiggler调试板 |
1块 |
实现本产品JTAG仿真调试功能的工具。 |
|
CPLD烧写板 |
1块 |
实现本产品上的CPLD芯片程序烧写的工具。 |
|
产品资料光盘 |
1张 |
本产品提供的所有软件资料均保存在光盘里（CD-ROM）。 |
|
产品保修卡 |
1张 |
产品保修凭证、装箱清单及售后服务说明。 |
|
配件包 |
1包 |
含有短路子、脚钉若干，触摸屏用手写笔1支。 |
|
|
|
附
加
设
备 |
Magic-ICE仿真器 |
支持ARM7TDMI、ARM920T、ARM926E等核心的并口硬件仿真器。 |
|
EBDLCD35T |
3.5英寸TFT真彩液晶显示屏模块（含触摸屏）。可配合开发图型界面产品。 |
|
EBDLCD64T |
6.4英寸TFT真彩液晶显示屏模块（含触摸屏）。可配合开发图型界面产品。 |
|
|
|
|
|
|
