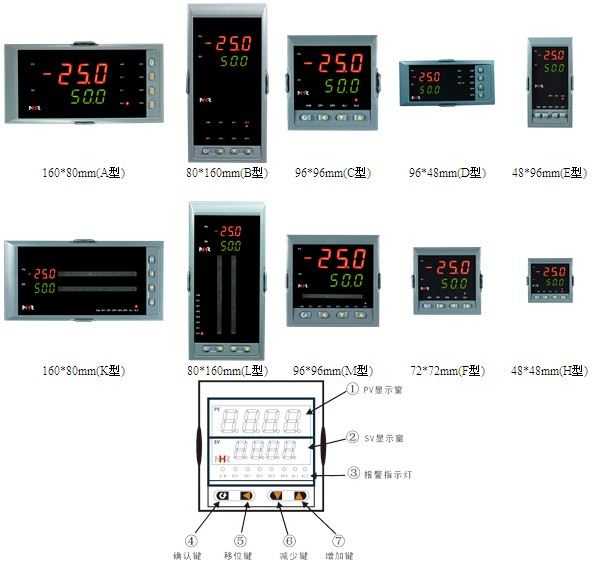

代码

宽*高*深

A
  B
  C
  D
  E
  F
  H
  K
  L
  M

160*80*110mm(横式)
  80*160*110mm(竖式)
  96*96*110mm(方式)
  96*48*110mm(横式)
  48*96*110mm(竖式)
  72*72*110mm(方式)
  48*48*110mm(方式)
  160*80*110mm(横式/光柱)
  80*160*110mm(竖式/光柱)
  96*96*110mm(方式/光柱)

④主控制输出(PIDOUT1)(备注1)

代码

输出类型（负载电阻RL）

0
  1
  2
  3
  4
  5
  K1
  K3
  K4
  K6
  8

4-20mA(RL≤500Ω)
  1-5V(RL≥250KΩ)
  0-10mA(RL≤1KΩ)
  0-5V(RL≥250KΩ)
  0-20mA(RL≤500Ω)
  0-10V(RL≥4KΩ)
  继电器接点输出
  可控硅过零触发脉冲输出
  固态继电器驱动电压输出
  三相可控硅过零触发脉冲输出
  特殊规格

⑤辅助输出(OUT2)(备注1)

代码

输出类型(负载电阻RL)

X
  0
  1
  2
  3
  4
  5
  K1
  K3
  K4
  K6
  8

无输出
  4-20mA(RL≤500Ω)
  1-5V(RL≥250KΩ)
  0-10mA(RL≤1KΩ)
  0-5V(RL≥250KΩ)
  0-20mA(RL≤500Ω)
  0-10V(RL≥4KΩ)
  继电器接点输出
  可控硅过零触发脉冲输出
  固态继电器驱动电压输出
  三相可控硅过零触发脉冲输出
  特殊规格

⑥报警(继电器接点输出)

代码

报警限数

X
  1
  2
  3
  4

无输出
  1限报警
  2限报警
  3限报警
  4限报警

⑦通讯输出/外部事件接入

代码

通讯接口/数字量输入接口

X
  D1
  D2
  D3
  Y1
  Y2
  Y3

无输出
  RS-485通迅接口(Modbus)
  RS232通迅接口(Modbus)
  RS232C打印接口
  外部事件输入1(强制手动)
  外部事件输入2
  外部事件输入3

⑨供电电源

代码

电压范围

A
  D

AC/DC 100-240V(50/60Hz)
  DC  20-29V

备注：

1、辅助输出可做变送输出也可做控制输出，可在二级参数“H-C”中选择，当H-C=0时为变送输出，当H-C=1时为控制输出；主控制输出与辅助输出不能同时选择三相可控硅过零触发脉冲输出功能；NHR-5330阀位控制输出选择开关量正反转控制输出时，辅助输出只可选择模拟量控制；F型的仪表控制输出选择开关量正反转输出时，不可再带辅助输出；H型仪表不可选择辅助输出功能。
  2、规格尺寸为F、H型的仪表不带RS232C打印接口；规格尺寸为H型的仪表只能做单路控制。
  3、规格尺寸为H型以及接线端子25-36间带报警功能的D、E型仪表，继电器触点容量为AC125V/0.5A、DC24V/0.5A，其它规格尺寸的仪表继电器触点容量为AC220V/2A、DC24V/2A。
  4、当控制输出选择开关量控制输出时，报警输出最多只能选择2限报警。
  5、当型号NHR-5310/5320控制输出选择K1时指单个继电器输出。
  6、选型时必须完整，没有选到的功能项不能省略，必须用“X”补上。
     例1：NHR-5310A-14/X-0/0/2/X/X-A(单路控制)
     例2：NHR-5320A-14/27-K1/0/2/D1/X-A(外给定控制)
     例3：NHR-5330A-14/27-0/0/2/Y1/X-A(阀位反馈控制)
     例4：NHR-5330A-14/27-K1/0/2/D1/X-A(阀位反馈输入正反转控制输出)
     例5：NHR-5330A-14/X-K1/X/2/X/X-A(无阀位反馈输入正反转控制输出)
