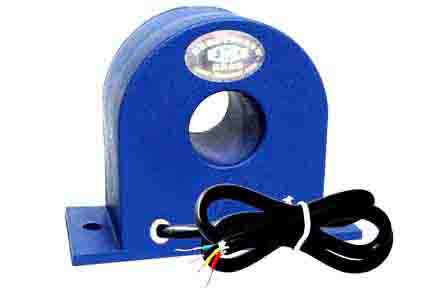

25A/25ma霍尔闭环电流变送器

武汉市精量电子有限公司

产品型号:	JLB-17
产品价格:	90元
产品品牌:	精量

会员在线咨询，免费获取《电气自动化简讯》双月刊

联系人：杨敬文

所在区域：	湖北.武汉
办公地址：	武汉市武昌区南湖花园松涛苑A10-103
邮　　编：	430062
电　　话：	027-88017716
移动电话：	13554392805
传　　真：	027-88017716
电子邮件：	jingliang_2007@163.com

公司主页：	http://www.jlsensor.com

详细描述:

JLK-4 025A是利用霍尔效应和磁平衡原理的一种多量程电流传感器，能够测量直流，交流以及各种脉冲电流，同时在电气上是高度绝缘的。

△工作原理

用磁检测器检测磁芯中次级电流所产生的磁场补偿初级电流所产生的程度，使之在零磁通状态下工作。因此有等式：

N_P·I_P=N_S·I_S

I_P初级电流 N_P初级匝数 I_S次级电流 N_S次级匝数

△电特性 (Ta＝25℃)

典型值

最大值

功耗电流

10mA+Is

额定电流I_N

25A.T

绝缘强度

2.5KV / 50Hz / 1min

量程I_P

0~36A.T

线性度

< 0.2%

测量电阻R_M

最小100Ω，最大300Ω

响应时间

< 1uS

最大误差(25℃)

± 0.6%

带宽

0~150KHz(-1db)

额定输出Is

25mA

工作温度

C档 0~70℃

E档 -40~85℃

电源电压Vc

±15V (±5%)

贮存温度

C档 -25~85℃

E档 -55~125℃

匝数比

1-2-3-4-5:1000

次级内阻

失调电流(25℃)

±0.02mA

±0.05mA

初级内阻

残余电流(3倍I_N)

±0.1mA

±0.35mA

失调温漂

0~70℃

±0.06mA

±0.1mA

-40~85℃

±0.25mA

±0.35mA

极性：安装于高度绝缘的塑料盒中当IP由1-5端流入由6-10端流出时得到正向测量电流
