工业级RS485集线器，1路RS232/485转4路RS485

每路光电隔离、600W防雷,带智能诊断报警功能，一路损坏不影响其他三路

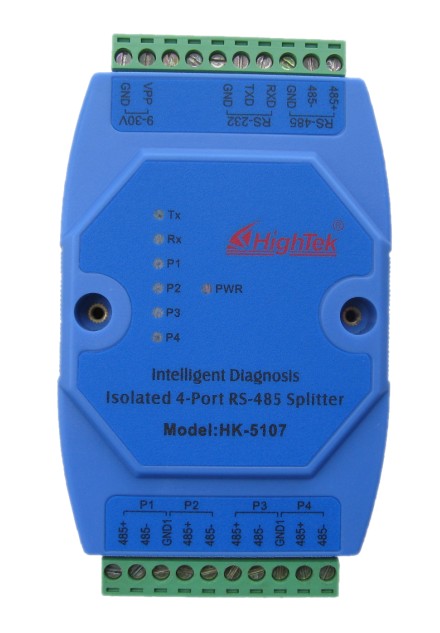

        HighTek HK-5107(09升级新款）是一款专为解决复杂电磁场环境下RS-485大系统要求而设计的RS-485智能四口总线分割器(Splitter)。为了保证数据通讯的安全可靠，下位四个RS-485接口均采用光隔和防雷，提供每路2500V的光电隔离、电源端隔离以及每路600W防雷防浪涌保护电路。提供高达1000V的电磁隔离电压，可以有效地抑制浪涌，ESD及共模干扰。内置的智能数据流向控制电路，能够自动感知数据流向，并且自动切换使能控制电路，实现RS-485数据的零延时转发。下位4个RS-485各端口均具有短路、开路保护。当发生雷击或者设备故障时，出现问题的网段将被隔离，以确保其他网段的正常工作。并可以通过被内置的智能芯片诊断出问题发生在哪个接口，使工程人员可以快速的定位故障点，这一性

能大大提高了现有RS-485网络的可靠性，有效缩短了网络的维护时间。

     HK-5107采用标准工业级模块，9-30V宽电压输入，性能稳定。广泛用于消费系统，监控系统及数据采集等等系统中，是一款性能卓越的数据接口通讯产品。

●接口标准：兼容EIA/TIARS-232C, RS-485

●通讯速率：300bps-115.2Kbps，自动使能切换，自适应波特率

●输   入：两线RS-485, (485+,485-)或RS-232三线(Rx,Tx,GND)

●输   出：两线RS-485(485+,485-)

●连 接 器：拔插型接线端子（10位）

●指 示 灯：Power,Tx,Rx,P1,P2,P3,P4（复用两色，指示下位接收和智能故障指示）

●隔离电压：1000V(DC-DC电磁隔离，2500V光电隔离

●端口保护：RS-232 15KVESD保护，RS-485接口浪涌保护电路，600W/线

●传输距离：0-3KM(9600-115.2Kbps)

●操作温度：-25℃~75℃

●贮存温度：-25℃~80℃

●相对湿度：5-95%，无凝露
