工业级RS485/422中继放大器，光电隔离、防雷保护，可挂接128个设备

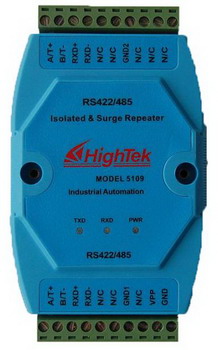

HighTek HK-5109光电隔离防雷型中继器,兼容RS-422、RS-485标准，能够延长RS-422/RS-485总线网络的通信距离，增加RS-422/RS-485网络设备的个数，内置的光电隔离器及DC/DC隔离模块，能够提供高达2500Vrms的隔离电压，接口两端带有快速的瞬态电压抑制保护器，此保护器被设计用来保护RS-422/RS-485接口，采用当今先进的瞬态电压抑TVS (TRANSIENTVOLTAGESUPPERSSOR)制器，正常情况下TVS管呈高阻状态，当TVS管两端经受瞬间的高能量冲击时，它能以极高的速度将其两端的阻抗降低，吸收一个大电流，从而把其两端的电压钳制在一个预定的数值上，保护后面的电路元件不因瞬态高压冲击而损坏。此保护器可以有效地抑制闪电LIGHTNING和ESD，提供每线600W的雷击浪涌保护功率，以及各种原因在线路上产生的浪涌电压和瞬态过压，并且极小的极间电容保证了RS-422/RS-485接口的高速传输。RS - 42 2、RS-485输入端通过接线柱连接器连接。RS-422 /RS-485输出端通过接线柱连接器连接。转换器内部带有零延时自动收发转换独有的I/O电路自动控制数据流方向而不需任何握手信号如( RTS、DTR )等，无需跳线设置实现全双工(RS-422)、半双工(RS-485)模式转换，即插即用。

       HighTek HK-5109光电隔离型接口转换器可以为点到点、点到多点的通信提供可靠的连接，点到多点每台中继器可允许连接128个RS-422或RS-485接口设备，数据通讯速率300-115.2KBPS，带有电源指示灯及数据流量指示灯可指示故障情况。
