KANA涨套

深圳市百得仕机电有限公司

产品型号:
产品价格:	价优
产品品牌:	KANA涨套

会员在线咨询，免费获取《电气自动化简讯》双月刊

联系人：陈生

所在区域：	广东.深圳
办公地址：	深圳福永白石厦工业区
邮　　编：	518103
电　　话：	0755-61183009
移动电话：	13823387302
传　　真：	0755-61183016
电子邮件：	bds61183009@126.com

公司主页：	http://www.szmotors.com

详细描述:

KANA涨套产品简介	收藏此信息

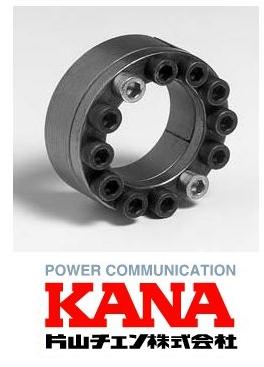

日本KANA涨套，涨紧套。

KL200全系列。高品质，低价格。超快交货期。

□ストレート形標準トルク用

◇特長と仕様

材質：機械構造用特殊鋼

主　な　特　長	◆伝達トルクの高いカナロックです。 ◆嵌合いはH9／h9で、磨きシャフトでも使用できます。 ◆ｻｲｽﾞの範囲も大きく、用途の幅も広いタイプです。 ◆複数取付の場合はその数倍の伝達トルクが得られます。
適用軸径範囲（φd）	φ19～φ400
軸とボスの公差･表面粗さ	嵌合:軸径基準　h8／H8	仕上げ粗さ:Rma≦12μm(12s)以下
伝達トルク（M）	270～389,000N･m
ボス移動の有無	無し　　　※取付の際にボスはシャフト上を移動しません。
センタリング機能の有無	※ボスにガイド孔を設けてシャフトとのセンターを出し　　無し　　　　て下さい。　　　　　　　　ガイド部分の長さは軸径の1／2以上にして下さい。
用　　　途	フライホイール、ギヤ、スプロケット、プーリ、カム、中空シャフトなどの軸締結
取　付　方　法	◆全面に軽く、マシン油を塗布する　（二硫化モリブデンなどの極圧添加剤の入った油はしようしない　　で下さい。） ◆ボスをフライドさせて、カナロックを挿入する ◆ボスの位置決めにはクランプねじを軽く締める。 ◆トルクレンチで対角線上のねじを徐々に締めて、最終は表内の　締付トルクMsまで締める。
取外し方法	◆対角線上のねじを徐々に緩め、軽く叩く。 ◆フロントリングがロックして外れない場合は、色付ねじの穴に、　一つ上のサイズのねじを挿入しフロントリングを取外す。
品名とサイズ表示

Ｂ≧２Ｌ¹
ｂ¹≧Ｌ
ｂ²≧ｄ/２

ｶﾅﾛｯｸ NO.	ｻｲｽﾞ mm			伝達ﾄﾙｸ	ｽﾗｽﾄ荷重	面圧		クランプねじ			取外ボルトｄａ
KL200 φd×φD mm	L²	L¹	L	M N･m	F KN	ｼｬﾌﾄ Ps MPa	ボス P_^B MPa	本数 N_^B	ｻｲｽﾞ ds×	締付ﾄﾙｸ Ms N･m	取外ボルトｄａ
19×47	20	17	26	270	28.8	263	107	8	M6×18	14	M8
20×47	20	17	26	285	28.8	250	107	8	M6×18	14	M8
22×47	20	17	26	315	28.8	227	107	8	M6×18	14	M8
24×50	20	17	26	385	32.4	234	113	9	M6×18	14	M8
25×50	20	17	26	405	32.4	225	113	9	M6×18	14	M8
28×55	20	17	26	500	36.0	223	114	10	M6×18	14	M8
30×55	20	17	26	540	36.0	208	114	10	M6×18	14	M8
32×60	20	17	26	690	43.2	234	125	12	M6×18	14	M8
35×60	20	17	26	750	43.2	214	125	12	M6×18	14	M8
38×65	20	17	26	950	50.4	230	135	14	M6×18	14	M8
40×65	20	17	26	1,000	50.4	219	135	14	M6×18	14	M8
42×75	24	20	32	1,640	78.2	275	154	12	M8×22	34	M10
45×75	24	20	32	1,750	78.2	256	154	12	M8×22	34	M10
48×80	24	20	32	1,870	78.2	240	144	12	M8×22	34	M10
50×80	24	20	32	1,950	78.2	230	144	12	M8×22	34	M10
55×85	24	20	32	2,500	91.2	245	158	14	M8×22	34	M10
60×90	24	20	32	2,730	91.2	224	150	14	M8×22	34	M10
65×95	24	20	32	3,380	104	237	162	16	M8×22	34	M10
70×110	28	24	38	5,100	146	258	164	14	M10×25	66	M12
75×115	28	24	38	5,500	146	240	157	14	M10×25	66	M12
80×120	28	24	38	5,800	146	226	150	14	M10×25	66	M12
85×125	28	24	38	7,100	167	243	165	16	M10×25	66	M12
90×130	28	24	38	7,500	167	229	159	16	M10×25	66	M12
95×135	28	24	38	8,900	188	244	172	18	M10×25	66	M12
100×145	33	26	45	10,500	210	239	165	14	M12×30	115	M14
110×155	33	26	45	11,500	210	217	154	14	M12×30	115	M14
120×165	33	26	45	14,400	240	227	165	16	M12×30	115	M14
130×180	38	34	50	19,500	300	200	145	20	M12×35	115	M14
140×190	38	34	50	23,100	330	205	150	22	M12×35	115	M14
150×200	38	34	50	27,000	360	208	156	24	M12×35	115	M14
160×210	38	34	50	31,200	390	212	161	26	M12×35	115	M14
170×225	44	38	58	38,300	451	205	155	22	M14×40	180	M16
180×235	44	38	58	44,300	492	210	162	24	M14×40	180	M16
190×250	52	46	66	54,500	574	193	147	28	M14×45	180	M16
200×260	52	46	66	61,500	615	196	150	30	M14×45	180	M16
220×285	56	50	72	80,000	728	192	148	26	M16×50	280	M18
240×305	56	50	72	100,900	841	203	160	30	M16×50	280	M18
260×325	56	50	72	123,900	953	212	170	34	M16×50	280	M18
280×355	66	60	84	153,000	1,097	190	150	32	M18×60	390	M20
300×375	66	60	84	185,000	1,230	200	160	36	M18×60	390	M20
320×405	78	72	98	251,000	1,570	198	157	36	M20×70	550	M24
340×425	78	72	98	267,000	1,570	187	150	36	M20×70	550	M24
360×455	90	84	112	350,000	1,949	189	149	36	M22×80	750	M27
380×475	90	84	112	370,000	1,949	179	143	36	M22×80	750	M27
400×495	90	84	112	389,000	1,949	170	137	36	M22×80	750	M27
