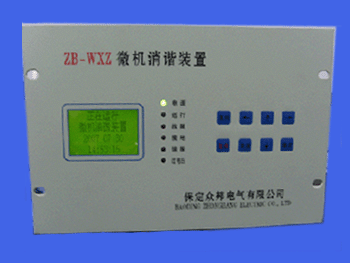

本装置采用高性能的单片微机作 为核心元件，对PT开口三角电压（即零序电压）进行遁环检测。正常工作情况下，该电压小于30V，装置内的大功率消谐元件 （固态继电器）处于阻断状态，对系统运行不产生影响。当PT开口电压大于30V时，系统出现故障。消谐装置开始对此信号进行数据采集 ，通过电路对信号进行数字测量、滤波、放大等数字信号处理技术，然后对检测到的数据进行分析、计算，得出故障类型。如果 当前是铁磁谐振，系统立即启动消谐电路，使固态继电器导通，让铁磁谐振在阻尼作用下迅速消失。此时，CPU系统进行记 录、存贮，并自动报警、显示谐振信息（时间、频率、电压值）。如果电路是过电压或单相接地故障，微机系统检测后，分别给 出显示和报警，并记录、存贮有关故障信息。CPU系统处理完最后，返回起始状态，并继续检测电路中的状态。

本装置采用C语言和汇编语言编制 软件，软件由监控程序、运算程序、诊断程序、消谐、故障记录等部分构成。由实时监控程序完成电压检测、采样、诊断、消谐 、时钟、键盘命令以及显示等任务。

(1） 电源部分：本装置采用高频开关电源，具有抗干扰能力强、允许输入电压波动范围大等特点。输入电压范 围宽，可以交，直流使用。

（2） 主机部分：

（3）本装置的指挥控制中心 CPU采用最新高性能的单片机构成，运算速度快、控制能力强，运行安全可靠等特点。系统设置看门狗电路,可防止系统运行或干 扰造成的死机现象，设备可以长期可靠运行；

（4） 内置大容量程序存贮器EPROM，存贮各类 操作指令；

（5） 内置大容量数据存贮器RAM,存贮各类数 据运算结果、相关内容等；

（6） 数据采集部分：是将外界采集的模拟量转换为 数字量以备计算机处理；

（7） 显示部分：大屏幕汉字液晶屏幕，作时钟用， 发生故障时,显示相关故障信息；

（8）消谐控制部分：当发生各种铁 磁谐振时，控制启动大功率固态继电器，快速消除各种故障。
