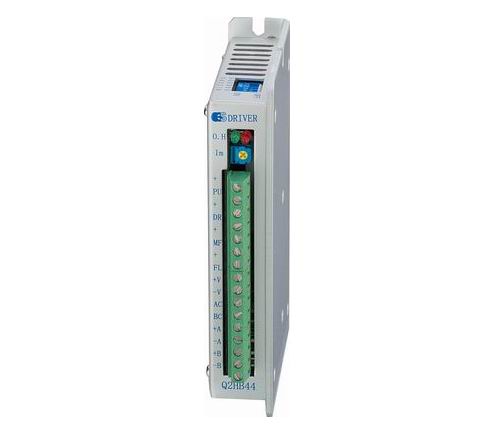

Q2HB44MA

深圳市白山机

产品型号:	Q2HB44MA
产品价格:	价优
产品品牌:	白山机电

会员在线咨询，免费获取《电气自动化简讯》双月刊

联系人：成政

所在区域：	广东.深圳
办公地址：	深圳市福田区福虹路世贸广场B座703D
邮　　编：	518000
电　　话：	0755-83681167-206
移动电话：	13826593065
传　　真：	0755-83681143
电子邮件：	liweia007@126.com

公司主页：	http://www.step-motor.com

详细描述:

Q2HB44MA(B)为等角度恒力矩细分型驱动器，驱动电压DC12-40V,适配6或8出线、电流在4A以下、外径42-86mm的各种型号的二相混合式步进电机。该驱动器内部采用独特的控制电路，用此电路可以使电机噪音减小，电机运行更平稳，电机的高速性能可提高30％以上，而驱动器的发热可减少50％。广泛运用于雕刻机、激光打标机等分辨率较高的小型数控设备上。

特点

● 高性能、低价格

● 设有12/8档等角度恒力矩细分，最高200细分

● 采用独特的控制电路

● 最高反应频率可达200Kpps

● 步进脉冲停止超过100ms时，电机线圈自动减半

● 双极恒流斩波方式

● 驱动电流从0.5A/相到4A/相连续可调

● 单电源输入，电压范围：DC12-40V

功能设定示意图

驱动器接线示意图

工作电流设定示意图

输入信号波形时序图

！注意

1、千万不要将电源接反，输入电压不要超过DC40V；

2、输入控制信号电平为5V，当高于5V时需要接限流电阻；

3、驱动器温度超过70度时过热指示灯点亮，驱动器停止工作，直到驱动器温度降到50度，驱动器自动恢复工作，出现过热保护请加装散热器；

4、此型号驱动器由于采用特殊的控制电路，故必须使用6出线或8出线电机。

Q2HB44MA细分设定表

细分数

1

2

4

5

8

10

20

25

40

50

100

200

200

200

200

200

D0

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

D1

ON

ON

OFF
