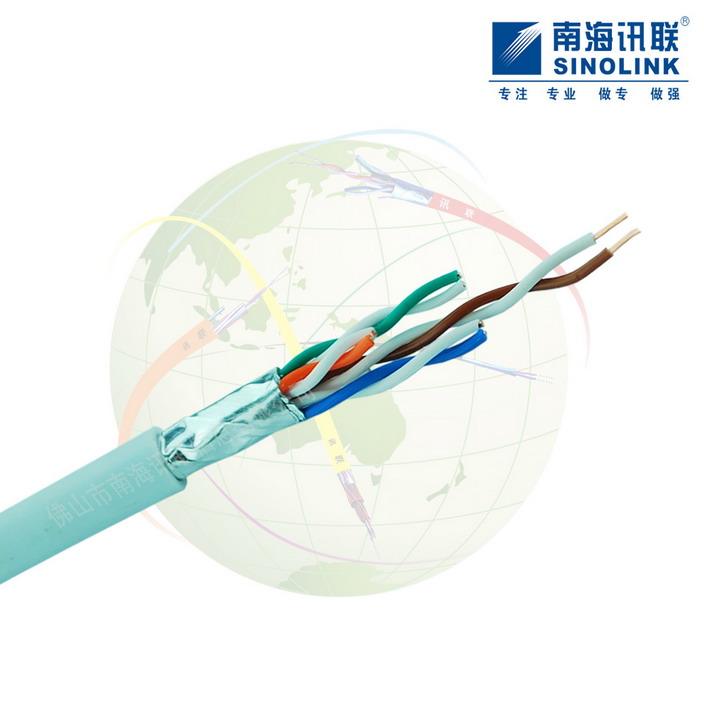

结构： |
- 导体：O.F.C裸铜线（BC）实芯 Φ0.51mm
|
|
|
|
|
- 屏蔽：纵包铝箔+排流线（Φ0.50mm镀锡铜线TC）
|
|
标准： |
- UL758,UL1581,UL444,TIA/EIA-568,CSA C22.2, ISO/IEC 11801,YD/T1019-2001
|
|
用途： |
- 数字通信用水平对绞电缆，应用于大楼综合布线系统中工作区通信引
出端与交接间的配线架之间的布线，以及住宅综合布线系统的用户通
信引出端到配线架之间的布线，满足于155MHz的数据通信,采用屏蔽
保护，使电缆在传输过程中不受外部干扰产生误码。适用于医院、电
信间、机场等高电磁干扰环境。标准布线长度90米，采用T568A或
T568B连线方式端接，端接件采用带屏蔽的部件并接地，以保证信道
链路在屏蔽保护下传输。按ANSI/TIA/EIA-568-B颜色编码标色。
- 1000BASE-T以太网（1000Mbps）
- 155MbpsATM、100MbpsTP-PMD、100Mbps以太网（100BASE-T）和其它传输速率达622Mbps的系统应用
- 10Mbps以太网
- 4Mbps和16Mbps令牌环网
|
|
结构： |
- 导体：O.F.C裸铜线（BC）实芯 Φ0.51mm
|
|
|
|
|
|
标准： |
- UL758,UL1581,UL444,TIA/EIA-568,CSA C22.2, ISO/IEC 11801,YD/T1019-2001
|
|
用途： |
- 数字通信用水平对绞电缆，应用于大楼综合布线系统中工作区通信
引出端与交接间的配线架之间的布线，以及住宅综合布线系统的用
户通信引出端到配线架之间的布线，满足于100MHz的数据通信。
标准布线长度90米。按ANSI/TIA/EIA-568-B颜色编码标色。
- 155MbpsATM、100MbpsTP-PMD、100Mbps以太网（100BASE-T）和其它
传输速率达622Mbps的系统应用。
- 10Mbps以太网。
- 4Mbps和16Mbps令牌环网。
|
电气性能（electric capability):
直流电阻不平衡（Unbaiance of D.C.resistance)≤2.5%
绝缘电阻（Insulated resistance)≥5000MΩ·km
工作电容（Work capacitance)≤5.6nF/100m
线对地电容不平衡（Unbalance capacitance between wrie and earth)≤330pF/100m
电缆安装温度（Temperature for dixing cable):0~50℃
|
频率要求 |
阻抗（Ω） |
最大衰减值（dB/100m) |
NEXT(dB) 最差对 |
最大直流阻抗（100m/20℃) |
|
256kHz |
— |
1.1 |
— |
9.38Ω |
|
512kHz |
— |
1.5 |
— |
|
772kHz |
— |
1.8 |
66 |
|
1MHz |
85～115 |
2.1 |
64 |
|
4MHz |
4.3 |
55 |
|
10MHz |
6.6 |
49 |
|
16MHz |
8.2 |
46 |
|
20MHz |
9.2 |
44 |
|
31.25MHz |
11.8 |
42 |
|
62MHz |
17.1 |
37 |
|
100MHz |
22.0 |
34 | |
