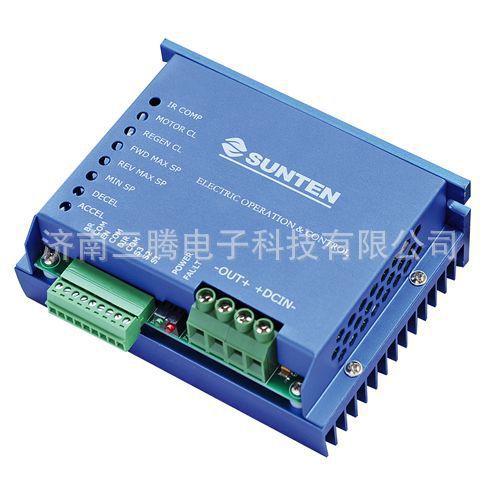

MMT-DC12/24RT100BL

系列调速器是低压电流四象限再生脉宽调速器。本产品具有一下特点：

   电机正常运转范围内调速器波形因子比可控硅系列较低（1.01：1.37），电机运转噪音小，效率高，更小的维护。

   参照再生调速器选段

   不需要接触器，不会导致电机零部件或者组件过热或者烧毁

   通过简单的开通或关闭某一干式接触或晶体管集电极开路来实现其中的某一功能

   电源和错误指示能提供调速器的可视化状态

   当温度过高时，调速器将通过调整（降低）输出功率防止出过热保护，如果温度仍然过高调速器将出现故障。

一．接线说明：

1. 按下图连接制动开关，正转开关，给定输入处接入10k/2w电位器。

2. 通过接线铜柱A1，A2连接到电机。

3. 将电池连接到（BAT+）和（BAT-）接线铜柱，注意正负极性。

4. 接通使能开关即可工作。（最大速度不为0时）

二．电位器设置说明

1.调节MIN SP电位器的大小，设置电机最小转速。

2.调节REV MAX SP（FWD MAX SP）电位器的大小，设置电机反转（正转）最大转速。

3.调节DECEL 电位器的大小，设置软停。

4.调节ACCEL 电位器的大小，设置软启。

5.调节IR COMP 电位器的大小，设置力矩。

三.运行状况说明：

1.确认外接电源极性无误后通电，绿灯亮。

2.当最大速度不为0时，同时最小速度也不为0时，使能端子EN闭合，电机开始正常运行，若此时最小速度为0，则调节给定输入电位器的大小，电机开始正常运行且速度可调。

3.在方向端子DIR断开状况下，电机正常反转，当DIR端子闭合时，电机由反转状态下减速到0再改变方向进行正转。加速及减速所需时间视软启及软停设置而定。

4.电机运转过程中，如需紧急刹车，可通过闭合BRAKE端子来实现。

5.正常运行状态下coil+，coil-端子之间输出约24v直流电压。

6.调速器工作异常时，红灯亮进行报警，电机停止运转。解除报警只需断电后重新送电即可。工作中可能出现的异常状况见附录。

四．调速器参数：

直流输入电压：DC20-62V

直流输出电压：输入电压的0-100%

连续工作电流：100A （水平安装时降低20%）

1分钟峰值电流：240A     速度调节：1%

速度范围：80 ：1        环境温度：10-40℃
