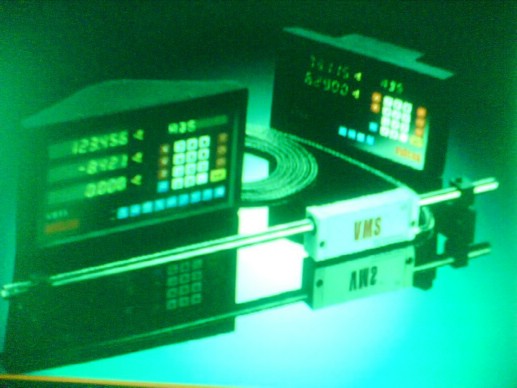

球栅尺	青岛沃迪数控装备有限公司

产品型号:	SS
产品价格:	价优
产品品牌:	CDD

会员在线咨询，免费获取《电气自动化简讯》双月刊

联系人：曹先生

所在区域：	山东.青岛
办公地址：	青岛市延安三路117号甲
邮　　编：	266022
电　　话：	0532-83869439
移动电话：	13705323769
传　　真：	没填
电子邮件：	qdchz@163.com

公司主页：	http://www.wordiejc.com

详细描述:

球栅尺( SPHEROTECH )，采用全密封设计，达到Ip67防护标准，不受油、水、铁屑等常见于车间的污染物影响而影响测量精度。不因污染物的存在、入侵而出现失灵、误读或漏读数据的现象。
超长的测量行程
    单根球栅尺的测量行程从50毫米到12米，并可无限接长，精度特高，为业界长行程测量的需要，提供了完美的解决方案。
热膨胀系数
    球栅尺的热膨胀系数为12X10-6/K，与绝大多数的机床及工件的系数非常接近。因而在实际加工环境中，大大地降低了数显系统因温差变化或与出厂标示的精度环境不同所产生的热膨胀误差。
产品材质  热膨胀系数     钢/铁    差数
         （10-6/K）    （10-6/K）（10-6/K）

玻璃          8          12      4
铝材          23         12    -11
球栅尺        12         12       0

耐振耐冲击
    球栅尺的特殊设计，耐振规格为30g294m/s2(55-2000Hz)，耐冲击规格为100g(11ms)/1000m/s2，在其它传感器远低于此规格级数就已经碎裂、失效、误读时，威勤球栅尺仍能正常运作，并持续一贯，可靠耐用。
精度可靠
    球栅系统的高可靠性测量精度可追溯到国家级测量标准。所有球栅系统的关键生产及测量设备均经过可追溯至精度标准国家物理室(NPL)的双频激光干涉仪定期校正，或直接使用干涉仪进行生产调试，以确保所有产品符合精度标准。
安装容易
    球栅尺安装时使用一对万向夹具，只需两个固定点，不需铣平整过行程平面。不需加放平板来获取水平及垂直精度。在大多数其它数显系统无法安装的机床或工作台上，威勤球栅尺也能轻易完成安装。

特长保修期
    特长保修期的数显尺十年保用，数显表和读数头也有五年保用期，此外，更有一批经验丰富的技术人员随时候命，为客户提供专业、快速、有效的服务。
优良的兼容性
      100%兼容其它传统(正弦波讯号)球栅系统，无论数显表、球栅尺还是读数头，都可以直接替换使用，方便快捷
一尺多读数头

球栅尺规格
规格球栅尺
定位精度  +10µm+5µm/m （+0.0004〞+ 0.0002〞）
重复精度  1个解析读数以内
分辨率  0.005 mm、0.01 mm、0.02 mm、0.05 mm
(0.0002〞、0.0005〞、0.001〞、0.002〞)
最快读速  120m/min
测量长度  50mm(2〞)  至 12m(502〞)    可无限接长
防护等级  IP67(可完全浸入水中)符合IEC 60 529标准，优于NEMA6标准
膨胀系数  12 x 10-6 /K
耐振动  30g 294M/S2（55-2000Hz）
耐冲击度  100g /1000m/s2（11ms）
标准电缆  3.5m或7.0m(可以接长)
电缆最大长度   22m (867〞)
输入  85mA+5mA
输出  2.0V+0.5rms.1kHz类比信号每12.7mm(0.5in)3600
EMC  BS EN 61326
电源  12VDC+5%, <80mA(typical)
读数头尺寸52mm x 131mm x 28mm（2.04〞x 5.16〞x 1.10〞）

注：公司为客户安装调试
