深圳讯记在国内首家推出的profibus dp总线数据光端机在功能上可以替代西门子的OLM G11/12（订货号为：6GK1502,6GK1503）光纤链路模块，该设备在：冶金三电控制系统、水泥、轨道交通、火电厂、风力发电、煤矿皮带设备（矿井提升系统）监控、输煤程控系统、水处理、钢铁、风动送样系统、高炉控制、焦炉自动化、军事等都有实际的应用。我司总线数据光端机具有如下优点:1.采用直接转发方式,无丢帧,更高可靠性和实时性.2.低时延(约120ns)提供实时性保障.3.机内双电源电路,实现真正电源双冗余备份.4.采用优质电源隔离模块提供1000V电压隔离.5.坚固美观的波浪纹铝合金外壳DIN导轨设计.6.采用知名品牌工业级器件,打造工业级品质.

概述：

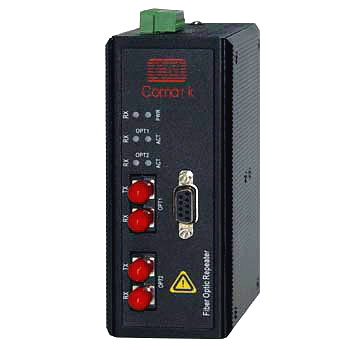

    Ci-pf110/120系列产品是一款工业级Profibus-DP数据光端机,速率支持6M（12M可选）,DB9接口兼容Profibus-DP数据接头，同时支持工业端子接线,单光口/双光口链网支持,支持Profibus-DP协议。35mmDIN,DC9-30V电源.Ci-pf120支持两路可级联上下行光纤接口，一路数据接口， Ci-pf110支持一路光纤接口，一路数据接口。



1. 支持ProfiBUS-DP工业控制现场总线协议。

2. 通信速率6M(可选12M)。

3. 光纤最远通信距离可达60KM。

4. 接口采用与Profibus-DP数据接头兼容的DB9接口，为现场接线提供了方便。

5. 电接口具备600W浪涌保护以及过载保护功能。

6. 采用DC9-30V宽电源输入模式， DC1000V电源隔离，反接保护，满足不同工业现场的需求。

7. 采用标准工业35mm导轨安装方式。



电接口：

1、 支持Profibus-DP A、B半双工工作模式；

2、 兼容Profibus-DP数据接头的DB9；

3、 速率：6M(可选12M)；

4、 具备600W浪涌保护以及过载保护功能；

光纤接口：

1、   光纤波长：多模：850nm、1310 nm；

2、   单模：1310 nm、1550nm；

3、   传输光纤：多模：50/125、62.5/125、100/140um；

4、   单模：8.3/125、9/125um、10/125um；

5、   传输距离：多模2KM；单模：10～60KM；

6、   光纤接口类型：SC、ST、FC可选；标配：ST接口。

其它指标：
1、 电流电源：DC9-30V ；500mA；

2、 外形尺寸：120mm×90mm×50mm；

3、 工作温度：-10-70℃（-40~+85℃可选）；

4、 相对湿度：≤90%(无冷凝)；

5、 存放温度：﹣40～80℃。
