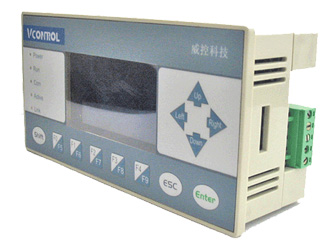

HMI-3804系列控制器集显示控制为一体，满足您基于显示、控制、通讯的复杂需求，为您提供更加便捷的工作方式；128X64中文LCD显示面板能够随时显示各种重要信息，设定各种参数和命令；内置多达17路的数字量和8路模拟量标准接口，以及计数器、脉冲量等；多个键盘按钮、指示灯和窗口菜单可以使您通过显示屏直接完成控制作业；以太网和RS-232、RS-485接口能够让您轻松地实现各种通讯功能，如：Modbus、TCP/IP以及Web等。
功能特点
可编程特性，方便二次开发；
显示与控制集成一体；
全隔离工业化硬件设计；
支持各种标准/非标准的通讯协议；
提供标准通信接口（RS485/ RS232/并口）、标准A/D接口资源；
HMI-3804系列 产品特性表
名称 参数
Flash 512K
Sram 256K
LCD 128X64中/英文显示,蓝模负显或黄绿模式,视窗大小73mm X 39mm
键盘 12个可自定义功能的键盘输入
串口 1个RS-485,1个RS-232可灵活配置
实时时钟 有
看门狗 硬件看门狗
电源 9-36V DC,最大功耗1.5W,反接保护
后备电池 3V带座纽扣电池，支持RTC和SRAM
工作温度 -20°C~+70°C
工作湿度 5~95%,不结露
计数器输入 2路,光电隔离,复用GPIO(选配)
编码器输入 1路,光电隔离,24V DC, 复用GPIO (选配)
PWM输出 2路,光电隔离,24V DC/100mA,复用GPIO(选配)
尺寸 160X80X50 mm
其他 支持使用Dynamic C语言集成环境进行二次开发,
HMI-3804系列 产品规格表
型号 I/O精度 DI DO AI AO 通讯接口
HMI-3804 12bit 7路 8路 4路 4路 10Base-T
HMI-3805 12bit 7路 8路 4路 4路 无
HMI-3806 12bit 7路 8路 无 无 10Base-T
HMI-3807 12bit 7路 8路 无 无 无
HMI-3808 16bit 7路 8路 4路 4路 10Base-T
HMI-3809 16bit 7路 8路 4路 4路 无
注：表中10Base-T为以太网通讯接口
HMI-3804系列产品同时支持PSTN入网方式
|
