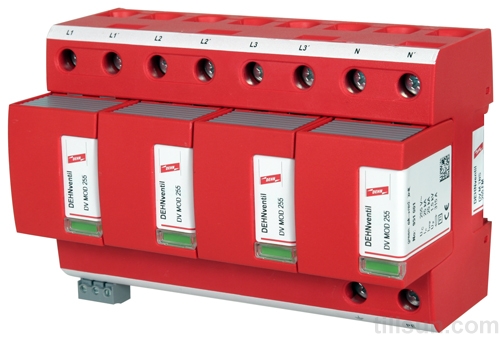

-预接线，火花间隙型复合雷电流/电涌保护器，由底座和插入式保护模块组成
-RADAX Flow技术，具备续流抑制功能，满足系统高可靠性要求
-短路电流至50kArms时，20A gL/gG熔丝不跳
-放电能力达100kA（10/350μs）
-可保护终端设备
-视窗指示工作状态/故障状态
-带有模块锁扣装置，通过模块释放按钮轻松更换保护模块
-通过冲击和振动测试，依据EN60068-2
| |
DV M TNS 255 |
DV M TNS 255 FM |
|
依据EN 61643-11, SPD |
1级 |
1级 |
|
依据IEC 61643-1, SPD |
Ⅰ级 |
Ⅰ级 |
|
交流标称电压UN |
230/400V |
230/400V |
|
交流最大持续工作电压UC |
255V |
255V |
|
雷电冲击电流 (10/350μs) [L1+L2+L3-N-PE] Itotal |
100kA |
100kA |
|
雷电冲击电流 (10/350μs) [L-N-PE] Iimp |
25kA |
25kA |
|
标称放电电流 (8/20μs) In |
25/100kA |
25/100kA |
|
电压保护水平 [L-PE] Up |
≤1.5kV |
≤1.5kV |
|
电压保护水平 [N-PE] Up |
≤1.5kV |
≤1.5kV |
|
工频续流遮断能力 Ifi |
50kArms |
50kArms |
|
续流抑制/选择性 |
预期续流到50kArms时, 20A熔丝不跳 |
预期续流到50kArms时, 20A熔丝不跳 |
|
响应时间 tA |
≤100ns |
≤100ns |
|
Ik=50kArms, 最大后备熔丝 (L) |
315A gL/gG |
315A gL/gG |
|
Ik>50kArms时, 最大后备熔丝 (L) |
200A gL/gG |
200A gL/gG |
|
串联最大后备熔丝 (L-L’) |
125A gL/gG |
125A gL/gG |
|
暂态过电压 (TOV) [L-N] UT |
440V/5sec. |
440V/5sec. |
|
工作温度范围（并联） TUP |
-40℃ … +80℃ |
-40℃ … +80℃ |
|
工作温度范围（串联） TUS |
-40℃ … +60℃ |
-40℃ … +60℃ |
|
工作状态/故障指示 |
绿 / 红 |
绿 / 红 |
|
最小安装导线截面积 (L1,L1’,L2,L2’,L3,L3’,N,N’,PE,〨） |
10mm2单股线/软线 |
10mm2单股线/软线 |
|
最大安装导线截面积 (L1,L2,L3,N,PE） |
50mm2多股线/35mm2软线 |
50mm2多股线/35mm2软线 |
|
最大安装导线截面积 (L1’,L2’,L3’,N’,〨） |
50mm2多股线/25mm2软线 |
50mm2多股线/25mm2软线 |
|
安装方式 |
35mmDIN轨, 依据EN 60715 |
35mmDIN轨, 依据EN 60715 |
|
外壳材料 |
红色热塑性材料, UL 94-0 |
红色热塑性材料, UL 94-0 |
|
防护等级 |
IP 20 |
IP 20 |
|
尺寸 |
6 mods, DIN 43880 |
6 mods, DIN 43880 |
|
认证 |
KEMA, VDE, UL, VdS |
KEMA, VDE, UL, VdS |
|
遥信触点类型 |
— |
浮动切换触点 |
|
交流切换能力 |
— |
250V/0.5A |
|
直流切换能力 |
— |
250V/0.1A; 125V/0.2A; 75V/0.5A |
|
遥信终端的横截面积 |
— |
最大1.5mm2单股线 |
| |
|
订购信息 |
|
型号 |
DV M TNS 255 |
DV M TNS 255 FM |
|
货号 |
951 400 |
951 405 |
|
包装单位 |
1 pc (s) |
1 pc (s) | |
