-火花间隙型、能量协调的雷电流保护器，由底座和插入式保护模块组成
-RADAX Flow技术，具备续流抑制能力，满足系统高可靠性要求
-短路电流至50 kArms时，32A gL/gG熔丝
-雷电流放电能力达50kA(10/350μs)
-与电涌保护器DEHNguard能量协调，无需连接额外线缆
-电压保护水平低
-工作状态/故障在监视窗口中指示
-使用模块释放按扭，无需工具更换保护模块
| |

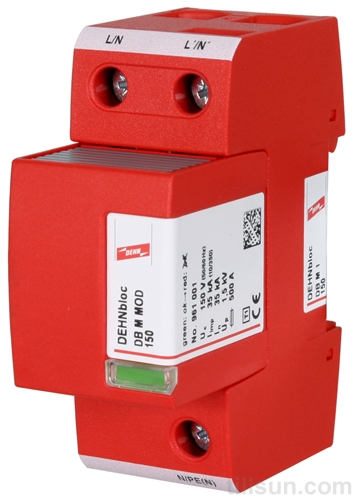

DB M 1 150 |
DB M 1 150 FM |
|
依据EN 61643-11, SPD |
1级 |
1级 |
|
依据IEC 61643-1, SPD |
Ⅰ级 |
Ⅰ级 |
|
交流最大持续工作电压UC |
150V |
150V |
|
雷电冲击电流 (10/350μs) Iimp |
35kA |
35kA |
|
标称放电电流 (8/20μs) In |
35kA |
35kA |
|
电压保护水平 Up |
1.5kV |
1.5kV |
|
工频续流遮断能力 Ifi |
50kArms |
50kArms |
|
续流抑制/选择性 |
预期续流到50kArms时, 32A熔丝不跳 |
预期续流到50kArms时, 32A熔丝不跳 |
|
响应时间 tA |
≤100ns |
≤100ns |
|
Ik=50kArms(ta≤0.2s)时，最大后备熔丝 (L) |
500A gL/gG |
500A gL/gG |
|
Ik=50kArms(ta≤5s)时，最大后备熔丝 (L) |
315A gL/gG |
315A gL/gG |
|
Ik>50kArms时, 最大后备熔丝 (L) |
200A gL/gG |
200A gL/gG |
|
串联最大后备熔丝 (L-L’) |
125A gL/gG |
125A gL/gG |
|
暂态过电压 (TOV) UT |
200V/5sec. |
200V/5sec. |
|
工作温度范围（并联） TUP |
-40℃ … +80℃ |
-40℃ … +80℃ |
|
工作温度范围（串联） TUS |
-40℃ … +60℃ |
-40℃ … +60℃ |
|
工作状态/故障指示 |
绿 / 红 |
绿 / 红 |
|
最小安装导线截面积 (L/N,N’/N’,N/PE(N)) |
10mm2单股线/软线 |
10mm2单股线/软线 |
|
最大安装导线截面积 (L/N,N/PE(N)) |
50mm2多股线/35mm2软线 |
50mm2多股线/35mm2软线 |
|
最大安装导线截面积 (L’/N’) |
35mm2多股线/25mm2软线 |
35mm2多股线/25mm2软线 |
|
安装方式 |
35mmDIN轨, 依据EN 60715 |
35mmDIN轨, 依据EN 60715 |
|
外壳材料 |
红色热塑性材料, UL 94-0 |
红色热塑性材料, UL 94-0 |
|
防护等级 |
IP 20 |
IP 20 |
|
尺寸 |
2 mods, DIN 43880 |
2 mods, DIN 43880 |
|
遥信触点类型 |
— |
浮动切换触点 |
|
交流切换能力 |
— |
250V/0.5A |
|
直流切换能力 |
— |
250V/0.1A; 125V/0.2A; 75V/0.5A |
|
遥信终端的横截面积 |
— |
最大1.5mm2单股线 |
| |
|
订购信息 |
|
型号 |
DB M 1 150 |
DB M 1 150 FM |
|
货号 |
961 110 |
961 115 |
|
包装单位 |
1 pc (s) |
1 pc (s) | |
