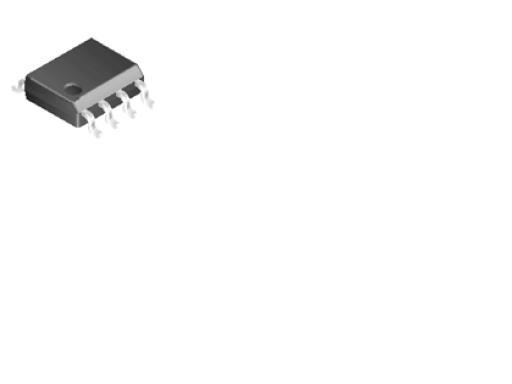

劲锐科技推出XL6003单片IC驱动串联12颗1W LED:

XL6003是一颗突破传统电路拓扑结构,结合HVBCD工艺,大电流,高压DC/DC升压恒流LED驱动IC,

(1)它具有较宽的直流3.6V到36V输入电压范围(低压可以兼顾锂电供电)

(2)最高升压可到42V,可驱动串联12颗1W LED(同比其它品牌多驱动4~5颗LED)

(3)大电流1050mA持续电流输出,可驱动1W LED12串3并或3W LED12串

(4)EN脚可实现PWM调光,且自带软启动功能

(5)低至0.2V参考电压,可以有效提高系统效率

(6)输出42V过压保护功能

(7)内置过热保护功能

优势:宽电压输入,大电流输出,外围电路简单.XL6003应用简单,普通DC/DC升压拓扑结构,效率高达92%,适用于基于LED的汽车、路灯、 太阳能灯及LED背光驱动的应用.

1. 传统的大功率LED路灯电源,大部分是用220V AC~DC后面再用LM358或者三极管来做恒流,此电路恒流
精度低,并且过温,短路等保护功能没有,输出的可变性不强

2. XL6003只要前面有标配的AC~DC的电源,24V/12V,XL6003最高有40W的输出功率,

80W路灯用2个XL6003电路,120W路灯用3个XL6003电路,200W路灯用5个XL6003电路.

3. XL6003最高可以12个LED灯串联,市场其它最高输出只能够8个LED灯串联.

4. 还可以用在太阳能灯,汽车尾灯,LED白光阵列,大功率手电筒灯,LED背光驱动

VIN=5V   最大可以点亮 8颗1W LED.     VIN="6V"    最大可以点亮 9颗1W LED.
VIN=7V   最大可以点亮 11颗1W LED.    VIN>=8V   最大可以点亮12颗1W LED.

劲锐科技同时提供下列LED驱动IC
1．XL4001  MR16射灯,LED装饰照明
2．非隔离,高压600V LED驱动IC,AC/DC XL5002 (1W/3W/5W 最高到任意颗串联)
3．Buck  XL6404 (1W/3W LED 最高到14颗串联)
         XL6405 (3W/5W LED 最高到14颗串联)
         XL4001 (1W/3W LED 最高到10颗串联)

深圳劲锐科技有限公司提供高性价比的电源芯片.与市场的电源芯片相比有如下特点:

(1)输入脚抗干扰能力强;

(2)输入电压最大可达45V;

(3)EN脚有hysteresis功能;

(4)环路稳定性好;

(5)晶圆和成品的性价比高;
如需样片,请联系我们!同时为客户提供产品方案开发和技术支持等相关服务.
