适用范围：

  排水排污泵站监控系统适用于城市排水排污泵站的远程监控及管理。泵站管理人员可以在泵站管理处的监控中心远程监测站内格栅机的工作状态、污水池水位、提升泵组工作状态、出站流量、池内有害气体浓度等；支持手动控制、自动控制、远程控制格栅机、排风机及提升泵的启停；图像监视站内全景及重要的工位。

系统组成：

 排水排污泵站监控系统主要由监控中心、通信平台、泵站远程测控终端、计量测量及摄像设备组成。

通信平台：

通信平台常用两种，一是有线通信：每个加压泵站与管理处之间租用光纤通信，调度中心、泵站监控中心、各职能部门之间通过局域网通信，该通信平台可传输连续图像。二是无线通信：每个加压泵站与调度中心之间通过GPRS无线网络通信，调度中心、泵站监控中心、各职能部门之间通过局域网通信，该通信平台不能传输连续图像。

泵站远程监控终端功能特点：

◆ 测控终端被安装在排水泵站，监测污水池液位；监测排污流量；监测泵的启停状态、控制模式、电压、电流、保护状态；监测安防报警、巡检；监测有害气体浓度。
◆ 支持水泵启动设备手动控制、自动控制、远程控制排水泵的启停，支持远程切换控制模式。
◆ 智能控制排水泵轮换工作，实现所有水泵均衡磨损。
◆ 采用集散式控制模式，每个泵站使用一个主控制器，每台排水泵使用一个分控制器，分控制器是否投入使用可以控制。
◆ 自动、远程控制格栅机控制工作。
◆ 支持采用现场工业以太网通信，支持光纤通信、支持GPRS无线通信。光纤通信时支持图像监控。
◆ 现场显示测控设备的工作状态、显示每台水泵的工作电压、电流、显示污水池水位。
◆ 现场键盘读取、修改、设置测控终端的工作参数。
◆ 定时存储现场监控信息，以备查询。
◆ 告警主动上报，如：液位超限告警、水泵工作状态变化、电流电压超限等告警。
◆ 支持远程设置、修改终端的工作参数，实现远程维护终端设备。

泵站监控中心主要功能：

◆ 数据监测功能：
-- 监测各泵站每台排水泵启停状态、保护状态、电流、电压等。
-- 监测各泵站格栅机的工作状态。
-- 监测各泵站的污水池液位、累计排水量、及有害气体浓度。
-- 监测各泵站安防报警信息。
◆ 远程控制功能
-- 远程控制各泵站每台排水泵、格栅机的启停工作。
-- 远程切换各泵站每台排水泵的控制模式。
◆ 报警功能
-- 污水池液位超过警戒水位告警。
-- 设备保护状态发生，电压、电流超限时告警。
-- 非法闯入报警、巡检未到位报警。
-- 有害气体超标告警。
◆ 数据存储
-- 定时存储各种监测数据。
-- 记录事件报警信息及当时监测数据。
-- 记录各种操作信息及当时监测数据。
◆ 信息查询
-- 可以进行所有监测信息查询。
-- 可以进行所有事件报警信息查询。
-- 可以进行所有操作信息查询。
◆ 数据报表
将监测数据、报警数据生成报表，数据可以导出，支持打印输出。

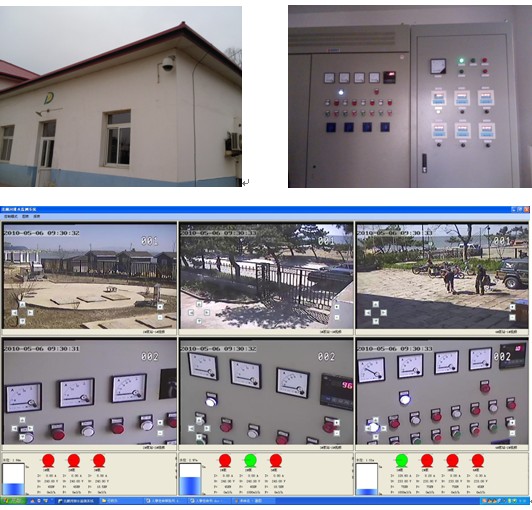

◆ 视频监视
通过现场工业以太网将视频传输至信息中心，实现实时监视、视频数据存储，回放。并可远程控制摄像机的变焦，拍摄方向。
◆ 人机界面
实时监测数据与视频在同一界面上显示，可以同屏监测多个泵站视频和数据，也可以切换成单个泵站的视频和数据显示。
◆ 权限管理
对不同的操作使用者授予不同的使用权限。
◆ 扩展
-- 可以任意增加、减少所监控的泵站。
-- 可以增加、修改、删除软件功能模块。
-- 预留与其他系统的通讯接口。
