◆二次防水设计

微功耗测控终端在现场安装维护的过程中，有时由于安装人员操作不规范，如螺丝紧固的强度不够，可能会降低终端的防水性能。为了保证终端设备不被井内积水浸泡，针对其使用环境，我们专门设计了防水罩，终端设备安装在防水罩内，防水罩口朝下固定在井壁上，积水高过防水罩时，由于罩内空气压力作用，可以阻止积水接触终端设备。

◆接线防水设计：

微功耗测控终端安装在井下时，要配带防水线缆和防水接线盒，终端与防水线缆之间按上述要求做好防水，压力变送器或其它仪表提供的线缆与终端的线缆在防水盒内端子上连接，接好后，防水盒内注入防水胶。

二、使用特点

1、供电及工作模式

       调度中心对管网压力监测的实时性要求很高，但许多压力测点往往不具备供电条件，一般监测设备由于功耗和工作模式的限制，很难满足客户的需求。我们依据微功耗测控终端的特点，规划设计了三种工作模式：

◆普通模式

    测点具备220V市电或太阳能供电条件，终端设备可以满足数据的频繁采集、频繁传输，并支持数据实时上报和调度中心主动问询。

◆待机模式

测点无供电条件，供电选用可充电大容量蓄电池，由于电池电量限制，需要合理的设置终端设备的数据采集间隔和数据发送间隔。无线发送数据时设备的功耗大，采集时的功耗可以忽略。终端设备支持数据定时上报、数据超限上报和调度中心的主动问询。

蓄电池固定在支架上，外装防水外壳。微功耗测控终端可以检测蓄电池的电压，电压超过下限时，需要对蓄电池进行充电，充电周期与发送频率和选配蓄电池容量相关。1个100Ah的蓄电池一般可以支持终端设备正常工作3—4个月。

◆休眠模式

测点无供电条件，供电选用一次性锂电池组，该电池组安装在微功耗测控终端内。由于电池组的电能有限，终端只能支持数据定时上报和变化上报。终端频繁采集压力等数据与设置的上下限数值进行对比，数据超限时立即上报，数据未超限时存储，等到设定的上报时间一起上报。一组4节的高能锂电池一般可支持设备正常工作1—2年。

终端设备平时处于休眠状态，只有在上报数据时才唤醒，平时不支持调度中心主动问询。

2、设置与维护

水司的设备维护人员通过简单的培训就可以安装、设置、维护微功耗测控终端。这样不但方便了用户，还可以大大提升产品可普及率。

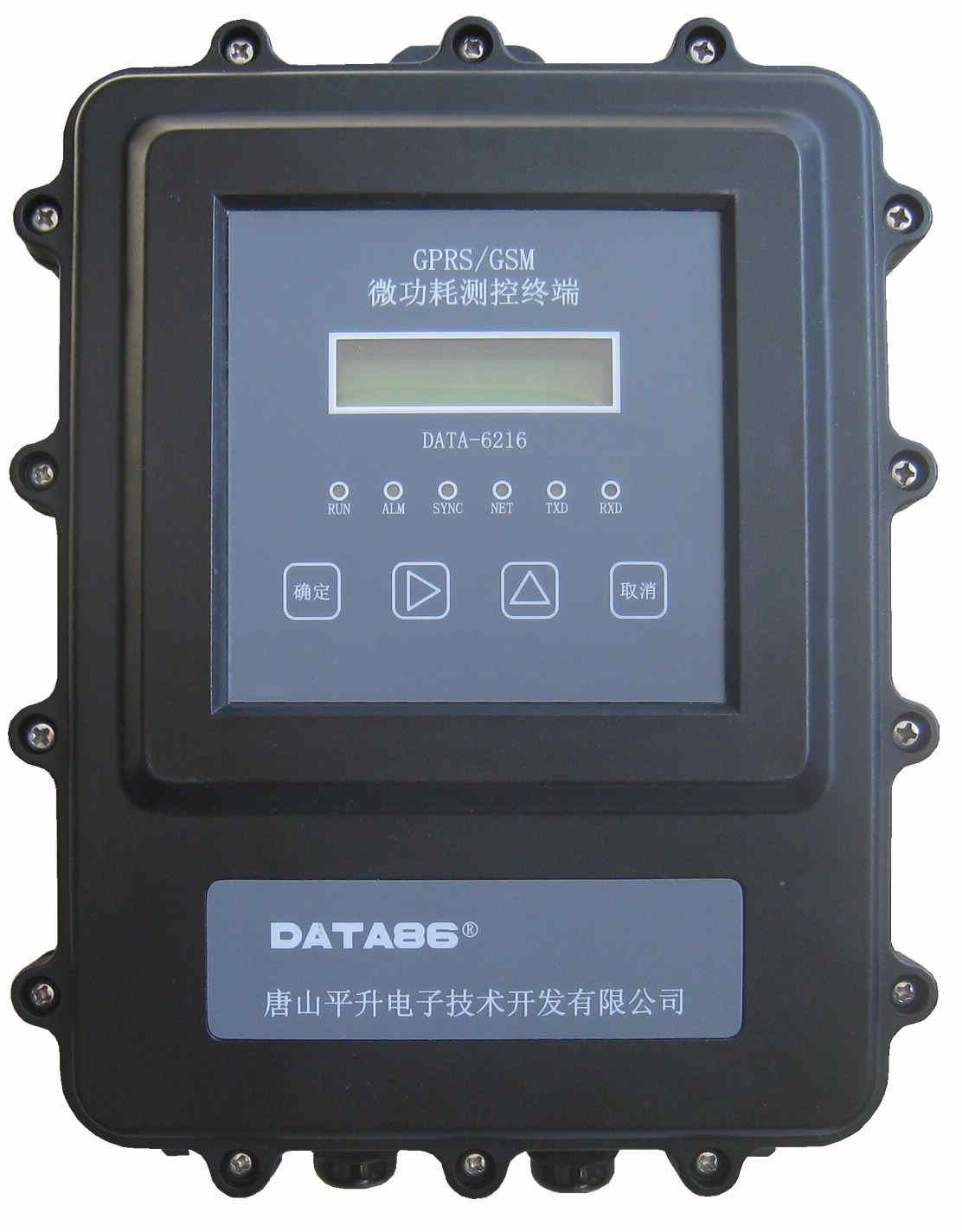

微功耗测控终端采用三种设置方式：现场按键设置、现场计算机设置、调度中心远程设置。

普通设备维护人员可以使用终端按键设置或修改测点编号、采集时间间隔、发送时间间隔、压力变送器量程、水表倍率、串口速率等参数。

经过培训的相关技术人员在调度中心可以远程设置、修改更多的终端设备参数，还可以对现场终端设备进行远程软件升级。
