描述 |
CPU 226 CN DC/DC/DC |
CPU 226 CN AC/DC/
继电器 |
|
物理特性 |
|

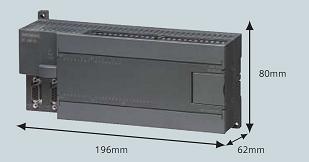

尺寸 (W X H X D)
重量
功耗 |
196 x 80 x 62 mm
550 g
11 W |
196 x 80 x 62 mm
660 g
17 W |
|
存储器特性 |
|
程序存储器
在线程序编辑时
非在线程序编辑时
数据存储器
装备(超级电容)
(可选电池) |
16384 bytes
24576 bytes
10240 bytes
100小时/典型值(40°C时最少70小时)
200天/典型值
|
16384 bytes
24576 bytes
10240 bytes
100小时/典型值(40°C时最少70小时)
200天/典型值
|
|
I/O特性 |
|
本机数字量输入
本机数字量输出
本机模拟量输入
本机模拟量输出
数字I/O映象区
模拟I/O映象区
允许最大的扩展I/O模块
允许最大的智能模块
脉冲捕捉输入
高速计数器
总数
单相计数器
两相计数器
脉冲输出 |
24 输入
16 输出
无
无
256 (128输入/128输出)
64(32输入/32输出)
7个模块
7个模块
24
6个
6，每个30KHz
4，每个20KHz
2个20KHz(仅限于DC输出) |
24 输入
16 输出
无
无
256 (128输入/128输出)
64(32输入/32输出)
7个模块
7个模块
24
6个
6，每个30KHz
4，每个20KHz
2个20KHz(仅限于DC输出) |
|
常规特性 |
|
定时器总数
1ms
10ms
100ms
计数器总数
内部存储器位掉电保持
时间中断
边沿中断
模拟电位器
布尔量运算执行时间
时钟
卡件选项 |
256个
4个
16个
236个
256(由超级电容或电池备份)
256(由超级电容或电池备份)
112(存储在EEPROM)
2个1ms分辨率
4个上升沿和/或4个下降沿 2个8位分辨率
0.22μs
内置
存储卡和电池卡 |
256个
4个
16个
236个
256(由超级电容或电池备份)
256(由超级电容或电池备份)
112(存储在EEPROM)
2个1ms分辨率
4个上升沿和/或4个下降沿 2个8位分辨率
0.22μs
内置
存储卡和电池卡 |
|
集成的通信功能 |
|
接口
PPI/T波特率
自由口波特率
每段最大电缆长度
最大站点数
最大主站数
点到点(PPI主站模式)
MPI连接 |
2个RS-485接口
9.6, 19.2和187.5kbaud
1.2kbaud 至 115.2kbaud
使用隔离的中继器：187.5kbaud可达1000米，38.4kbaud可达1200米
未使用隔离中继器：50米
每段32个站，每个网络126个站
32
是(NETR / NETW)
共4个，2个保留
(1个给PG，1个给OP) |
2个RS-485接口
9.6, 19.2和187.5kbaud
1.2kbaud 至 115.2kbaud
使用隔离的中继器：187.5kbaud可达1000米，38.4kbaud可达1200米
未使用隔离中继器：50米
每段32个站，每个网络126个站
32
是(NETR / NETW)
共4个，2个保留
(1个给PG，1个给OP) |
