controlnet总线转光纤在功能上可以替代罗克韦尔1756-RPA+1786-RPFS,1786-RPFM,1786-RPFRL,1786-RPFRXL,1786-RPCD系列产品.controlnet总线数据光端机是深圳讯记在开发出profibus dp,Genius,MB+现场总线的基础上并参考原厂的光纤转换模块研发出来的一款国内替代方案。该产品实现了controlnet现场总线的电气口与光纤的转换，避免了信号的干扰同时延长了传输距离。最远传输距离可以达到60KM.
controlnet现场总线数据光端机概述：

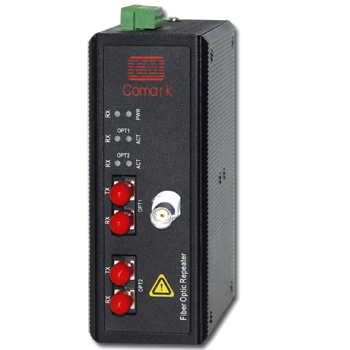

Ci-cf110/120系列产品是一款工业级ControlNet数据光端机,速率支持5Mbps,标准BNC接口兼容ControlNet数据接头。单光口/双光口链网支持,支持ControlNet协议。35mmDIN,DC9-30V电源.Ci-cf120支持两路可级联上下行光纤接口，一路数据接口， Ci-cf110支持一路光纤接口，一路数据接口。
特点：
1、支持ControlNet工业控制现场总线协议。
2、通信速率5Mbps。
3、光纤最远通信距离可达60KM。
4、接口采用标准BNC接口，与ControlNet数据接头兼容，为现场接线提供了方便。
5、电接口具备1500V电压隔离以及600W浪涌保护功能。
6、采用DC9-30V宽电源输入，双电源冗余，DC1000V电源隔离，反接保护，满足各种苛刻工业现场的需求。
7、提供继电器输出光纤链路以及电源故障告警。
8、采用标准工业35mm导轨安装方式。
规格：
电接口：
1、支持ControlNet；
2、兼容ControlNet数据接头的标准BNC接口；
3、速率：5Mbps；
4、具备1500V电压隔离以及600W浪涌保护功能；
光纤接口：
1、光纤波长：多模：850nm、1310 nm；
2、单模：1310 nm、1550nm；
3、传输光纤：多模：50/125、62.5/125、100/140um；
4、单模：8.3/125、9/125um、10/125um；
5、传输距离：多模2KM；单模：10～60KM；
6、光纤接口类型：SC、ST、FC可选；标配：ST接口。
其它指标：
1、电源：支持双电源冗余输入，DC9-30V ，典型DC24V、功耗小于1.5W；
2、光纤链路故障以及电源故障告警继电器输出；
3、外形尺寸：125mm×90mm(带卡轨100mm)×50mm；
4、工作温度：-10-70℃（-40~+85℃可选）；
5、相对湿度：≤90%(无冷凝)；
6、存放温度：﹣40～80℃。
|
