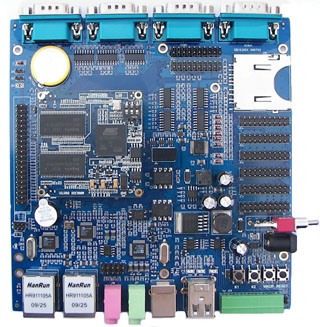

SBC6300X单板图

SBC6300X带4.3寸触摸屏

     SBC6300X是深圳天漠科技有限公司面向于工业现场控制终端、智能仪表仪器、网络终端 、车载电子等领域推出基于Atmel公司AT91SAM9263工业级处理器的一款嵌入式单板计算机，ARM 926EJ-S内核，200MHz的工作频率，强大的2D图像加速能力，使得显示能力可高达2048*2048，内部具有DSP扩展指令，Java硬件加速功能，内部CAN总线接口，双网口设计，采用了最可靠的工业物理结构，多种工业总线接口，可以在宽温环境下(-10℃~70℃)稳定工作，可以满足各种条件苛刻的工业应用环境，完全符合工业应用要求。
      天漠公司的SBC6300X预装WinCE 6.0或Linux2.6.24操作系统，并且提供所有功能部件的软件包，用户可配合Microsoft eVC或我们提供的linux工具链配合开发，实现产品快速上市。

硬件特性

核心板功能参数：

• Atmel AT91SAM9263 微处理器，工业级芯片
    基于ARM926EJ-STM ARM处理器
    ARM Jazelle 技术提供了Java 加速功能
    16K 字节数据缓存，16K 字节指令缓存，写缓冲器
• 2Kbit EEPROM
• 默认64MB 2*16bit，SDRAM
• 默认128MB Nand Flash
• 4MB Data Flash
• 4MB Nor Flash
• 实时时钟RTC，带后备可充电电池，具有断电保持功能
• 1个LED系统状态指示
• 核心板尺寸：52mm * 52mm
• 6层板

主板功能参数：

• 8路串口
  Debug：三线RS232（兼有TTL电平排针引出)
  COM0： 五线制RS232（兼有TTL电平排针引出），可作普通串口
  COM1：五线制RS232（兼有TTL电平排针引出）
  COM2：三线制RS232/TTL/半双工，RS485（带隔离）
  COM3-6：五线制RS232/TTL
• watchdog、内置RTC，板载可充电钮扣电池
• CAN2.0通信接口
• MCU内部自带控制器，10/100Mbps 带灯
• 10/100Mbps DM9000扩展网络接口，带灯
• 2路USB2.0 Host控制器12Mbps 支持USB键盘，USB鼠标等
• 1路USB2.0 Device控制器12Mbps
• TWI 最高400Kbps，支持主从模式，排针形式引出
• CPU支持最大分辨率2048*2048，颜色位数16位RGB模式，目前选配支持3.5"，4.3"，5.6"，7"液晶屏，4线电阻式触摸屏接口
• 6 * 6矩阵键盘（也可作为12个独立IO使用）
• 支持音频录入，支持MP3播放，提供1.5W音频功放输出，排针引出
• 8路12bitAD转换输入接口，输入参考电压可外引入，默认参考电压5V
• 41个独立GPIO，其中包括有复用功能，ISI接口、4路PWM、1路SDIO接口、1路SPI1接口（4个片选）
• 1个GPIO控制的BUZZER
• 1路标准JTAG接口20PIN
• 2个GPIO按键，1个WKUP按键，1个RESET按键
• 2层板

电气特性：

• 工作温度：-10~70°C
• 存储温度：-20~85°C
• 环境湿度：0%~90%，非冷凝
• 机械尺寸：143.5*150.0mm
• 系统指标：符合CE、FCC、CCC性能指标


软件特性

Linux系统特性：

• Linux版本：Linux 2.6.24
• 编译器版本：gcc-3.4.5-glibc-2.3.6
• 支持从Nand Flash、Data Flash和Nor Flash 启动
• 支持Data Flash、Nand Flash、Nor Flash和网络下载烧写内核和文件系统
• 支持文件系统：ROM/CRAM/EXT2/EXT3/FAT/NTF/JFFS2/YAFFS2等多种文件系统
• 驱动支持：串口驱动，RTC时钟驱动，10/100以太网驱动，Nand Flash驱动，TFT LCD驱动，触摸屏控制器 ads7843驱动，USB Host驱动，USB Device驱动，蜂鸣器驱动，GPIO 6*6矩阵键盘驱动，用户LCD灯驱动，GPIO驱动，看门狗驱动，CAN总线驱动，音频驱动，ADC驱动

Wince系统特性：

• Wince版本：Wince6.0
• 支持从Nand Flash及Data Flash 启动
• 支持Data Flash、Nand Flash、网络下载烧写WinCE 系统
• CPU 自带Debug 和3路串口，SC16C554扩展的4路RS232
• 驱动支持：RTC时钟驱动，10/100以太网驱动，Nand Flash驱动，TFT LCD驱动，触摸屏控制器 ads7843驱动，USB Host驱动，USB Device驱动，蜂鸣器驱动，GPIO 6*6矩阵键盘驱动，用户LCD灯驱动，GPIO驱动，看门狗驱动，CAN总线驱动，音频驱动，ADC驱动
• 提供各个模块的单独EVC测试程序

源码及工具：

• 提供u-boot 1.3.4源码及linux2.6.24内核源码（包含驱动源码）
• 提供gcc交叉编译工具
• 提供Wince6.0 BSP源码包（包含驱动源码）

应用领域

• 工业控制终端
• 智能仪表
• 数据采集分析
• 医疗产品
• Websever服务器
• 远程抄表系统集中器

资料下载

   SBC6300X工业级单板机概述
   Atmel AT91SAM9263 Datasheet
   SBC6300X系统框图
   SBC6300X产品尺寸图

订购信息

产品编号	T6010088
产品名称	SBC6300X单板机
标准配件	1) SBC6300X单板机（含Mini6300核心板） *1 (单板批量订购有更多优惠！)  2) 主从连接USB线 *1   3) 交叉串口线 *1  4) 交叉网线 *1  5) 12V、1.25A电源适配器 *1  6) CD光盘（使用文档，PDF原理图、外设驱动、源码及工具等） *1
可选配件	1) 10.4寸LCD 触摸屏模块(800*600) (编号：LCD6000-104T)  2) 3.5寸LCD 触摸屏模块(320*240) (编号：LCD6000-35T)  3) 4.3寸LCD 触摸屏模块(480*272) (编号：LCD6000-43T)  4) 5.6寸LCD 触摸屏模块(640*480) (编号：LCD6000-56T)  5) 7寸LCD 触摸屏模块 (800*480)  (编号：LCD6000-70T)  注：天漠公司提供10.4寸（800*600）工业级LCD显示屏，可通过跳线帽设置LCD类型
销售热线	0755-25631357
