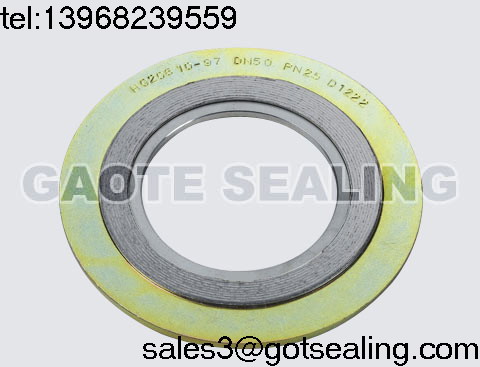

带内外环金属缠绕垫

GOT-401

简单介绍:GOT-400金属缠绕垫片由V形或W形不锈钢带和非金属填充料叠合，螺旋卷绕，始末端点焊而成。具有良好的压缩回弹性，适用于温度、压力交变剧烈的密封部位，是管道、阀门、泵、换热器、塔、人孔、手孔等法兰连接处的静密封元件。广泛应用于石化、机械、电力、冶金、造船、医药、原子能和宇航等部门。

产品标准：
我们能按照ANSI B 16.20，MSS SP-44，API 605，DIN，JIS，JPI，BS 1560，JG/T，GB/T，HG，SH等标准生产。或者由用户具体注明要求。如垫片用在换热器上且带有筋条时，请提供具体的图纸

垫片型式:

如垫片用在换热器上，一般我们推荐带φ3.2mm的不锈钢丝内环，
窄带形式分：粘贴型, 包覆型

钢带及内外环材质		填充料			通用厚度 mm
名称	代号	名称	代号	适用温度	V形垫/环	W形垫/环
碳钢	CS	石棉	ASB	500	3.2/2.0 4.5/3.0	4.8/3.0 5.5/4.0 7.5/5.0
不锈钢	304(L),316(L)	石墨	FG	650
蒙乃尔	Mon	四氟	PTFE	250
镍，钛	Ni，Ti	云母	MICA	950
因科镍	INC	陶瓷	CER	1000
哈氏，锆	HAST，ZIRC	非石棉	NAF	300

一般内环材质同钢带，以满足介质及工况要求为可。
外环材质同管道及相应设备外壳，碳钢外环较为经济。

具体订单，应注明具体的材质、所用标准、公称通径DN、压力等级PN，
或注明具体尺寸：
D1：内环内径；D2：内环外径；D3：外环内径；D4：外环外径
写法：D1×D2×D3×D4 垫片默认厚度为4.5mm，环为3mm。
