北京电磁流量计厂家

北京中瑞能仪表技术有限公司

产品型号:	ZRN-LDC
产品价格:	3500元
产品品牌:	中瑞能

会员在线咨询，免费获取《电气自动化简讯》双月刊

联系人：中瑞能

所在区域：	北京.北京
办公地址：	北京市海淀区中关村108号
邮　　编：	100001
电　　话：	010-62101552
移动电话：	13911307578
传　　真：	010-58857017
电子邮件：	zrn360@163.com

公司主页：	http://www.zrn360.com

详细描述:

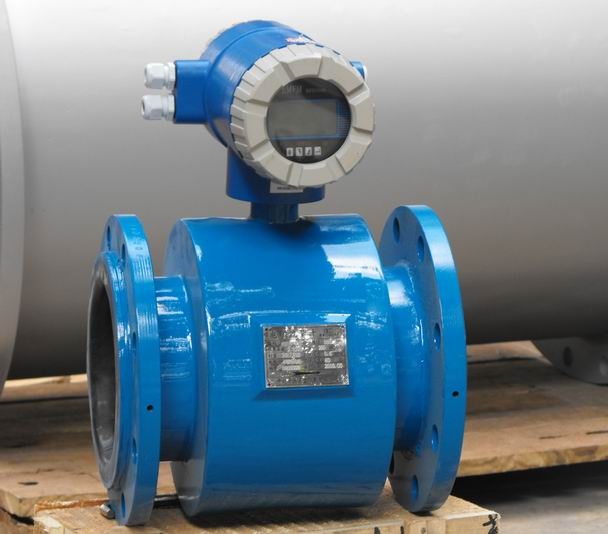

ZRN-DC电磁流量计

加入时间：2008-11-27 21:34:57

∷产品简介∷

ZRN-LDC系列电磁流量计是我公司北京中瑞能仪表技术有限公司采用国内外先进技术研制开发的全智能型电磁流量计，其全中文电磁转换器内核采用高速中央处理器，计算速度快、精度高、性能可靠。转换器电路设计采用国际先进技术，输入阻抗高达10¹⁵欧姆，共模抑制比优于100db，可以测量更低的电导率的流体介质流量。其传感器采用非均匀磁场技术的磁路结构，磁场稳定可靠。使客户“买的放心，用得省心，服务称心”是我公司的一贯宗旨。

其测量原理是法拉第电磁感应定律，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。它主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。该产品广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。

★流量的测量不受流体的密度、粘度、温度、压力和电导率变化的影响，传感器感应电压信号与平均流速呈线性关系，因此测量精度高。

★测量管道内无阻流件，因此没有附加的压力损失;测量管道内无可动部件，因此传感器寿命极长。

★由于感应电压信号是在整个充满磁场的空间中形成的，是管道载面上的平均值，因此传感器所需的直管段较短，长度为5倍的管道直径。

★传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。

★ZRN-LDC转换器采用国际最新最先进的单片机(MCU)和表面贴装技术(SMT)，性能可靠，精度高，功耗低，零点稳定，参数设定方便。点击中文显示LCD，显示累积流量、瞬时流量、流速、流量百分比等。ZRN-LDC电磁流量计适用测量封闭管道中导电液体和浆液的体积流量,如洁净水、污水、各种酸碱盐溶液、泥浆、矿浆、纸浆以及食品方面的液体等。

★双向测量系统，可测正向流量、反向流量。采用特殊的生产工艺和优质材料，确保产品的性能在长时间内保持稳定。

技术参数：

1、公称通径系列DN(mm)
管道式四氟衬里：
10,15,20,25,32,40,50,65,80,100,125 150,200,250,300,350,400.450,500,600
管道式橡胶衬里：
40，50，65，80，100，125，150，200，300
350，400，500，600，800，1000，1200
注：特殊规格可以定制
2、流动方向
正，反，净流量，
量程比：150：1
重复性误差：测量值的±0.1%
3、精度等级：管道式：0.5级，1.0级
4、被测介质温度：
普通橡胶衬里：-20~+60℃
高温橡胶衬里：-20~+90℃
聚四氟乙烯衬里：-30~+100℃
高温型乙烯衬里：-30~+180℃
5、额定工作压力：
管道式：DN10—DN65：≤2.5Mpa, DN80—DN150：≤1.6Mpa,
DN200—DN1200：≤1.0Mpa
6、流量测量范围：

流量测量范围对流速度范围是0.3—15m/s

选型对照表：

7、电导率范围：
被测流体电导率≥5μs/cm
大多数以水为成份的介质，其导电率在200-800μs/cm范围内，均可选用电磁流量；
8、输出电流及负载电阻：
4~20mA全隔离负载电阻＜750欧姆脉冲频率0-1KHZ光电隔离OCT外接电源≤35V
导通时集电极最大电流为25mA
9、电极材料：
含钼不锈刚、钛（Ti）、钽（Ta）、哈氏合金（H）、铂（Pt）或其他特殊电极材料
10、防护等级：潜水型： IP68，其他型 IP65
11、供电电源：
85~265V， 45~63HZ
12、直管段长度：
管道式：上游≥5DN，下游≥2DN
13、连接方式：
流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB9119-88的规定。
14、防暴标志：mdllBT4
15、环境温度： -25℃~+60℃
16、相对温度：5%~95%
17、消耗总功率：小于20W

电磁流量计选型

仪表的选型是仪表应用中非常重要的工作，有关资料表明，仪表在实际应用中有2/3的故障是仪表的错误选型或错误的安装而造成的，请特别注意。

电磁流量计选型说明正确地选用电磁流量计是保证用好电磁流量计的前提条件。选用什么种类的电磁流量计应根据被测流体介质的物理性质和化学性质来决定，使电磁流量计的通径，流量范围，衬里材料，电极材料和输出电流等，都能适应被测流体的性质和性质和流量的要求。可测量的流体:由电磁流量计的工作原理可知，能选用电磁流量计测量流量的流体必须是导电的，严格的说，除了高温流体之外，只要电导率大于5μ/cm的任何流体都选用相应的电磁流量计来测量流量，因此不导电的气体，蒸汽，油类，丙酮等物质不能选用电磁流量计来测量流量。传感器口径的确定:流量计使用流速最好在0.3-15m/s范围内，此时流量计口径可选择与用户管道口径一致。使用流速低于0.3m/s时最好在仪表部位局部提高流速，采用缩管方式：异径管的中心锥角不大于15oC时，可把异径管视为直管段的一部分。一体型或分离型的选择:一体型：现场环境较好的情况下，一般都选用一体型，即传感器和转换器组装成一体。
分离型：即传感器和转换器分开装于不同的地点，一般出现以下情况时选用分离型。订货时应注明传感器的转换器分离距离，一般不能超过100m,转换器为墙挂式安装。

型号	口径
ZRN-LDC	15~2600
		代号	电极材料
		K1	316L
		K2	HB
		K3	HC
		K4	钛
		K5	钽
		K6	铂合金
		K7	不锈钢涂覆碳化钨
			代号	内衬材料
			C1	聚四氟乙烯F4
			C2	聚全氟乙丙烯F46
			C3	聚氟合乙烯FS
			C4	聚录丁橡胶
			C5	聚氨脂橡胶
				代号	功能
				E1	0.3级
				E2	0.5级
				E3	1级
				F1	4－20Madc,负载≤750Ω
				F2	0-3khz,5v有源，可变脉宽，输出高端有效频率
				F3	RS485接口
				T1	常温型
				T2	高温型
				T3	超高温型
				P1	1．0MPa
				P2	1．6MPa
				P3	4．0MPa
				P4	16MPa
				D1	220VAC±10％
				D2	24VDC±10％
				J1	一体型结构
				J2	分体型结构
				J3	防爆一体型结构

★收集数据

①被测流体成份 ②最大流量、最小流量 ③最高工作压力 ④最高温度、最低温度

电磁流量计的量程Q应大于预计的最大流量值，而正常的流量值以稍大于流量计满量程刻度的50%为宜。

仪表选型

◆量程范围确认

一般工业用电磁流量计被测介质流速以2～4m/s为宜，在特殊情况下，最低流速应不小于0.2m/s，最高应不大于8m/s。

若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，

较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。

在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：

Q=πD2V/4
Q:流量（㎡/h） D:管道内径 V：流速（m/h）

电磁流量计的量程Q应大于预计的最大流量值，而正常的流量值以稍大于流量计满量程刻度的50%为宜

安装场所的选择
为了使电磁流量计工作稳定可靠，在选择安装地点时应注意以下几方面的要求：
1.尽量避开铁磁性物体及具有强电磁场的设备(大电机、大变压器等)，以免磁场影响传感器的工作磁场和流量信号。
2.应尽量安装在干燥通风之处，避免日晒雨淋，环境温度应在-20～＋60℃，相对湿度小于85%。
3.流量计周围应有充裕的空间，便于安装和维护。
　　电磁流量计的测量原理不依赖流量的特性，如果管路内有一定的湍流与漩涡产生在非测量区内（如：弯头、切向限流或上游有半开的截止阀）则与测量无关。如果在测量区内有稳态的涡流则会影响测量的稳定性和测量的精度，这时则应采取一些措施以稳定流速分布：
　　a. 增加前后直管段的长度；
　　b. 采用一个流量稳定器；
　　c. 减少测量点的截面。

电极材料的选择：

材料	耐腐蚀性能
316L	适用：1、生活用水，工业用水，原水井水，城市污水，　　　　2、弱腐蚀性酸、碱、盐溶液
哈氏合金B	适用：1、盐酸（浓度小于10%），一切浓度的氢氧化铵碱溶液　　　 2、氢氧化钠（浓度小于50%），一切浓度的氢氧化铵碱溶液　　　　3、磷酸，有机酸　不适用：盐酸
哈氏合金C	适用：1、混酸如铬酸与硫酸的混合溶液　　　 2、氧化性盐类如Fe++、Cu++、海水　不适用：盐酸
钛(Ti)	适用：1、盐，如：（1）氯化物（氯化物/镁/铝/钙/铵/钛等）　　　　　　　　　（2）钠盐、钾盐、铵盐、次氯酸盐、海水　　　 2、浓度小于50%氢氯化钾、氢氧化铵、氢氧化钡碱溶液　不适用：盐酸、硫酸、磷酸、氢氟酸，氰氧化钡碱溶液
钽(Ta)	适用：1、盐酸（浓度小于40%），稀硫酸和浓硫酸（不包括发烟硫酸）　　　 2、二氧化氯，氯化镁，次氯酸，氰化钠，乙酸铅等　　　　3、硝酸（包括发烟硝酸）等氧化性酸，温度低于80℃的王水　不适用：碱，氢氟酸
铂(Pt)	适用：几乎所有的酸、碱、盐溶液（包括发烟硫酸、发烟硝酸）　不适用：王水、铵盐

衬里材料选择：

应根据被测介质的腐蚀性、磨损性和温度来选择内衬材料。

内衬材料	名称	符号	性能	最高工作温度	适用液体	适用口径
橡胶	氯丁橡胶	CR	耐磨性中等，耐一般低浓度的酸碱盐的腐蚀	＜80℃	自来水、工业用水、海水	DN50-2200
橡胶	聚铵脂橡胶	PU	极好的耐磨性能，耐酸碱性能较差	＜60℃	纸浆、矿浆等浆液	DN25-500
氟塑料	聚四氯乙烯	F4或 PTFE	化学性能很稳定，耐沸腾的盐酸、硫酸、王水、浓碱的腐蚀	＜180℃	腐蚀性强的酸碱盐液体	DN25-1200
	四氯乙烯和六氟丙烯译名：特氟隆FEP	F46或 FEP	化学性能略逊于F4	＜120℃	腐蚀性的酸碱盐液体	DN15-200
	四氯乙烯和乙烯	F4或ETFE	化学性能略逊于F4		腐蚀性的酸碱盐液体	DN250-2200
塑料	聚乙烯	PO	化学性能稳定	＜60℃	污水	DN50-2200
塑料	聚苯硫醚	PPS		＜110℃	热水	DN50-2200

防护等级的选择：
1、IP65：防喷水型，允许水龙头从任何方向对传感器喷水，喷水压力为30kPa，出水量为12.5L/s，距离为3m。
2、IP68：潜水型，长期工作在水中。
防护等级应根据实际情况来选择，传感器装在地面以下，如经常受水淹，应选用IP68，传感器安装在地面以上，应选用IP65。
附加功能的选择
LDE型智能电磁流量计的基本型已带显示，输出4-20mA和0-1kHz报警等功能，可根据实际情况加选其他附加功能。
3、分体安装：传感器需安装在地面以下或其他原因，应选择分体安装方式。
4、RD-485通讯：需转换器和其他设备通讯，则需选用RS-485通讯功能。

流量范围与口径对应表

口径(mm)	流量范围(m³/h)	口径(mm)	流量范围(m³/h)
φ15	0.06~6.36	φ450	57.23～5722.65
φ20	0.11～11.3	φ500	70.65～7065.00
φ25	0.18～17.66	φ600	101.74～10173.6
φ40	0.45～45.22	φ700	138.47～13847.4
φ50	0.71～70.65	φ800	180.86～18086.4
φ65	1.19～119.4	φ900	228.91～22890.6
φ80	1.81～180.86	φ1000	406.94～40694.4
φ100	2.83～282.60	φ1200	553.90～55389.6
φ150	6.36～635.85	φ1600	723.46～72345.6
φ200	11.3～1130.4	φ1800	915.62～91562.4
φ250	17.66～176.25.	φ2000	1130.4～113040.00
φ300	25.43～2543.40	φ2200	1367.78～136778.4
φ350	34.62～3461.85	φ2400	1627.78～162777.6
φ400	45.22～4521.6	φ2600	1910.38～191037.6
