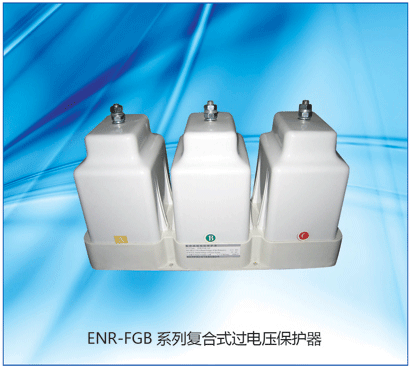

ENR-FGB系列复合式过电压保护器
一、概述
ENR-FGB型复合式过电压保护器（简称ENR-FGB）是我公司针对现行各类过电压保护器保护弱点而研制的新一代专利产品，专用于35KV及以下中压电网中；不但能防护截流过电压、多次重燃过电压及三相同时开断过电压，而且能防护雷电过电压；因此具备一系列其它类型过电压保护器无法比拟的优点。
该产品使过电压保护器的整体功能实现了重大突破，是目前功能最全面、保护最完善的产品。符合国家产业政策及国家电气产品无油化、小型化、节能环保等发展趋势，具有显著的技术经济效益和广泛的社会效益，是我国电力建设尤其是城乡电网改造急需的产品。
该产品广泛应用于发电厂、变（配）电站、各种水利设施、矿山、石油、化工、冶金以及其他各类工业企业等。
二、产品特点
1、全面抑制雷电和操作过电压的危害，功能强大，保护更全面
在中压电网中，由于真空电器产品（真空断路器、真空接触器、真空负荷开关、真空重合器等）的灭弧能力特别强，在关、合感性负载（发电机、变压器、电抗器和电动机等）时，容易引发截流过电压、多次重燃过电压及三相同时开断过电压。这些操作过电压具有高幅值、高陡度（振荡频率高达105～106HZ），对感性负载的危害性极大，被称为“电机杀手”。
目前各类避雷器和组合式过电压保护器，都是利用氧化锌阀片的残压限制过电压的幅值，只限幅不限频，用来防雷能起到好的效果，但对操作过电压只治标不治本。
ENR-FGB内部为氧化锌阀片和电阻电容的有机组合，兼有氧化锌阀片型避雷器与阻容吸收器的优点，从根本上克服了单纯氧化锌阀片型避雷器与阻容吸收器各自不可避免的缺点，不但能够防雷，而且能有效抑制上述操作过电压的幅值和陡度；双效合一，至善尽美。
2、双回路设计，功能互补，相互保护
操作过电压保护阻容回路Ⅰ和避雷保护回路Ⅱ有机结合，保护功能互不干涉，还能相互保护。如图2-1。
当雷电波侵入时，阻容回路Ⅰ不通（但可辅助减缓波头陡度），雷电波按实线路径，经避雷回路Ⅱ泄入大地；同时保护了阻容回路中电容器，避免其因承受过高雷电过电压而击穿。当高频振荡的操作过电压侵入时，则按虚线路径，经阻容回路Ⅰ流通，限幅降频；同时减少避雷回路的动作次数，保护阀片，延长产品寿命。
3、降低陡度，排除匝间击穿危险性；
感性负载的匝间电位梯度与电流陡度（di/dt）成正比，操作过电压陡度极高，对匝间绝缘危害极大，且易使断路器重燃。现场许多事故实例都证明，在操作过电压作用下，电机和变压器的损坏部位大多集中在匝间，且以进线端的匝间为主，这说明高陡度对带绕组的电气设备危害极大。
ENR-FGB设计的阻容回路能够有效降低操作过电压的振荡频率，缓解波头陡度，从而降低绕组间的电位梯度，且能减少断路器的重燃机率，成功抑制高陡度对电气设备的危害。
目前同类的过电压保护设备，如避雷器、各类组合式过电压保护器等，对改变操作过电压的振荡频率、降低陡度无能为力，即不能防治高陡度对感性负载匝间造成的损伤。
4、自控接入，环保节能；
ENR-FGB增加了自控接入装置，在正常运行时仅通过μA级电流，不仅节约电能，而且不向电网提供附加电容电流，保证系统稳定工作。具体参数设计保证其在需要时能够迅速接入电网，保护即时，而且接入电网工频电压性能稳定、分散性小、不受大气条件影响。
设置自控接入装置对消除谐振过电压（注：不超过ENR- FGB的承受能力）也具有一定作用。当谐振过电压幅值高至危害电气设备时，ENR-FGB接入电网，电容器增大主回路电容，有利于破坏谐振条件，电阻阻尼震荡，有利于降低谐振过电压幅值。
5、免受谐波侵扰，适应的电网运行环境更广；
电网中常含有高次谐波分量，使电容回路的电流异常增大，电阻过热，对过电压保护设备的正常运行不利。
ENR-FGB能免受高次谐波侵扰：因为它增加了自控接入装置，在正常运行或发生单相接地异常运行时都与电网隔离，所以可以在高次谐波含量较高的电网中工作，适应的电网运行环境更广。
6、自控脱离，有效控制事故范围；
谐振过电压、间歇性弧光接地过电压等系统过电压，持续时间长、能量大，但幅度和陡度都不是很高。这类系统过电压极易损坏过电压保护设备，出现爆炸等现象。
ENR-FGB增加了自控脱离装置，能实现自我保护功能。当系统过电压超过ENR-FGB的承受能力时，自控脱离装置选择自我脱离，保护本体，避免出现爆炸的现象，控制事故范围，延长使用寿命，运行更安全更经济。
7、既可保护相对地，又可保护相间；
四极式联接（如图2-2），具体参数设计保证：不仅能保护相对地绝缘，而且能保护相间绝缘。本身为连体结构，体积小，性能稳定，而价格不高。
8、吸收容量大，保护范围更广；
针对35KV电网系统，ENR-FGB电容容量高达0.05μF，保护范围完全覆盖该电网系统中的各类电气设备，且裕量充足；针对35KV以下各类电网系统，其电容容量高达0.1μF，吸收容量更大，保护范围更广泛。
9、选材考究，VO级阻燃材质；
9.1 阻容回路
采用具有自愈功能的干式高压电容器，这种电容器真正达到了防护型电容器的各项技术指标，其绝缘水平完全达到了GB311.1—1997标准的要求，该产品能在环境温度上限，1.15UN和1.5IN下长期运行，在2UN下连续运行4小时不出现闪络和击穿；极间选用国外进口的优质、高性能的绝缘材料聚丙烯金属化镀膜为固体介质；各个电容器单元联接后采用阻燃环氧树脂灌封；电性能稳定可靠。
配置散热性能良好的特制非线性无感电阻，可靠性大大提高，从而也大大提高了电力系统运行的可靠性和安全性，使用寿命更长。
9.2 避雷回路
采用非线性伏—安特性十分优异的氧化锌阀片，具有良好的陡波响应特性，残压低、容量大、保护大气过电压可靠性高。
9.3外壳
采用阻燃级别达到最高级别的VO级进口材质，使用更放心。
10、动态记录，清晰掌控设备运行状况；
可根据用户要求选装放电动作记录器，清晰掌控ENR-FGB的工作动作状况。

四、技术数据

产品型号	额定电压 KV	最高运行电压 KV	额定电容 µF ±10%	自动接入工频电压 KV ±10%	电容耐压直流，10S，KV		保护适用范围
					最大耐受电压	验收试验电压
ENR-FGB-6Z	6	6.9	0.1	8	46	34.5	发电机电动机
ENR-FGB-6P				11			变压器、电抗器、线路
ENR-FGB-10Z	10	11.5	0.1	15	60	45	发电机电动机
ENR-FGB-10P				19			变压器、电抗器、线路
ENR-FGB-35P	35	40.5	0.05	62	160	120	变压器、电抗器、线路
ENR- FGB2.0-	各类非标型号，可根据客户具体需求定制参数

五、使用条件

1、户内型；

2、环境温度：不低于－20℃，不高于＋55℃；

3、海拔高度不超过4000m，超出4000m可根据实际情况特制；

4、相对湿度：不大于95%（25℃）；

5、电网频率：58～62HZ（60HZ系统）、48～52HZ（50HZ系统）；

6、安装场所的空气中不应含化学腐蚀气体、蒸汽、爆炸性尘埃；

7、外套的最小公称爬电比距不小于20mm/KV，能适用于中等污秽场所使用。

六、使用须知

1、本产品连接在真空电器产品（真空断路、真空接触器等）与感性负载（电动机、发电机、电抗器、变压器等）之间，如图2-2；

2、本产品分为Z型（适用于保护电动机，发电机），P型（适用于保护变压器、电抗器、线路），用户订货和安装应根据被保护对象，选用合适的产品；

3、本产品可增设放电记录器，作为可选项目，用户可根据需要选用带“F”的产品；
