ENR-WXZ196系列微机消谐装置

保定市伊诺尔电气有限公司

产品型号:	ENR-WXZ196
产品价格:	价优
产品品牌:	伊诺尔

会员在线咨询，免费获取《电气自动化简讯》双月刊

联系人：解涛

所在区域：	河北.保定
办公地址：	保定市乐凯南大街262号
邮　　编：	071000
电　　话：	0312-3265137
移动电话：	13933979087
传　　真：	0312-3265157
电子邮件：	bdenr@163.com

公司主页：	http://www.enrdq.com

详细描述:

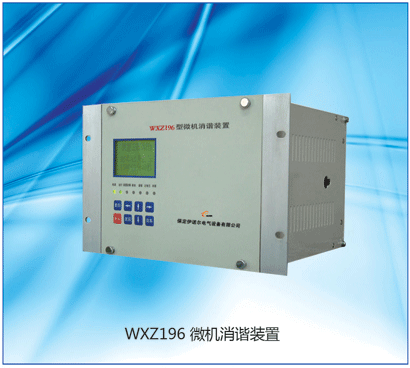

ENR-WXZ196系列微机消谐装置
一、概述
ENR-WXZ196系列微机消谐装置是我公司针对于66KV、35KV、10KV、6KV、3KV及以下电压等级的中性点不接地或经电阻、消弧线圈接地系统，由于铁磁谐振而时常发生的电压互感器（PT）烧毁甚至爆炸的恶性事故，新近研制生产的一种智能消谐装置。本装置利用80C196单片机作为检测、控制的核心元件，采用大功率、无触点元件消谐，以液晶显示器（LCD）、信号指示灯、微型打印机为人机接口，配以最先进的智能化软件，从而使操作更简单、更直观、更准确。
该装置可实时监测并显示PT开口三角电压 17Hz、25Hz、50Hz、150Hz 四种频率的电压分量，发生故障时可迅速启动，并可以区分过电压、铁磁谐振以及单相接地，给出相应的报警信号；如是谐振故障，可迅速启动消谐器件进行消谐；并配有通信接口把故障信息传送至有关部门，实现远动控制。
二、工作原理
本装置采用了80C196单片微机作为核心，对PT开口三角电压（即：零序电压）进行循环检测，在正常工作情况下，该电压在30V以下，装置内的大功率消谐元件处于阻断状态，对系统无任何影响。当PT开口三角电压大于30V时，说明系统出现故障，本装置对电压互感器开口三角电压进行数据采集，然后对数据进行分析，判断出当前的故障状态；如果是某种频率的铁磁谐振，迅速启动消谐电路予以消除。如果是过电压或接地，装置给出相应的报警信号。
对于各种故障，装置可以分别给出报警信号和显示、打印，并自动记录、存贮有关故障信息，并上报给上位机。
三、技术参数
1、工作电源：DC/AC220V；
2、电压等级：1个；
3、母线段数：1-4段；订货时说明；
4、可消除谐振频率：17Hz（3分频）、25Hz（2分频）、50Hz（工频）、150Hz（3倍频）及以上频率的铁磁谐振。
四、使用条件
1、环境温度：－25℃～55℃；
2、相对湿度≤95%；
3、大气压力80～110Kpa；
4、海拔高度≤2000米；
5、周围介质无导电尘埃与导电金属或使绝缘损坏的腐蚀性气体、霉菌等。
五、装置特点
1、数据采集、运算、逻辑判断、控制输出等速度快，精度高，抗干扰、自检及自恢复能力强；
2、综合国内各种先进技术，多年的现场运行经验，性能稳定，安全可靠；
3、采用采用宽温液晶显示器（LCD），中文菜单，显示信息直观；（中英文菜单需告知）；
4、实时显示PT开口三角电压4种频率（3分频/17Hz、2分频/25Hz、工频/50Hz、3倍频/150Hz）的电压分量；
5、可以判别过电压、铁磁谐振以及单相接地，并对铁磁谐振迅速消除；对各种故障均可给出告警信号并显示、打印和保存有关信息；并可以及时打印输出故障报告（故障类型、故障时间及PT开口三角电压4种频率的电压分量）；
6、有记忆功能，可存储最近发生的故障信息，掉电后不丢失；
7、采用大功率、无触点消谐元件，启动迅速；
8、调试和维护简单、方便；
9、适用于各种电压等级的PT；
10、可配置通信接口把各种故障信息传送至有关部门，适用于无人职守变电站；
11、可监测1段母线电压。

六、选型须知

选择型号	母线段数	通讯	打印功能	设计附录图
ENR-WXZ196	1段母线	有（232、422、485）	无\有	端子图详见图三

注：

1、本装置的电源可以采用AC220V或者DC220V；如需要其它电压等级的电源，在订货时请注明。

2、请注明通讯接口方式（例如：485通讯接口，出厂默认为232通讯方式）。

3、如需要打印机打印功能，订货时请注明。

七、通讯规约
1、初始化方式
8位数据位，1位起始位，1位停止位，异步，无奇偶校验，半双工，波特率1200～9600bps，串行口：RS232/RS485/RS422
2、接线方法：
⑴RS232接口：接口芯片为MAX232
内部引线：无短路块；
外部引线：TXD输入线   装置外部端子编号（TXD）：13
               RXD输出线   装置外部端子编号（RXD）：14
               GND地线   装置外部端子编号（GND）：17
⑵RS422接口：接口芯片为MAX491
内部引线：将422A与T232、422B与R232分别用短路块短路；
外部引线：T+   装置外部端子编号（Y422）----16
               T-   装置外部端子编号（Z422）----15
               R+   装置外部端子编号（TXD） ----13
               R-   装置外部端子编号（RXD） ----14
⑶RS485接口：
内部引线：同RS422口；
外部引线：13与16短接，14与15短接；
                TXD   装置外部端子（TXD）------13
                RXD   装置外部端子（RXD）------14

八、选型说明

序号	型号	说明
1	ENR-WXZ196-Ⅰ	具有诊断、报警、记录、消除功能。
2	ENR-WXZ196-Ⅱ	具有诊断、报警、记录、消除、通讯功能。
3	ENR-WXZ196-Ⅲ	具有诊断、报警、记录、消除、打印功能
4	ENR-WXZ196-Ⅳ	具有诊断、报警、记录、消除、通讯、打印功能。
