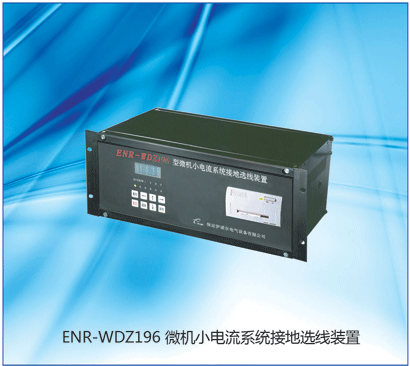

本装置适用于0.4KV～66KV中性点不接地或经电阻、消弧线圈接地的小电流接地系统。可广泛用于电力系统的发电厂、变电站、水电站及化工、冶金、煤炭、铁路等大型厂矿企业的供电系统。

在电力系统中，把中性点不接地或经消弧线圈、电阻接地的系统叫小电流接地系统,在小电流接地系统中最常见的故障是单相接地。小电流接地系统发生单项接地故障时，凡是对地有电容的线路都将有零序电流通过，但由于零序电流较小，又有很大的分散性，选择接地线路有一定困难；若系统中有消弧线圈，困难更大。

单相接地时接地电流较小，按电力系统安全运行规程的规定，发生单相接地故障后可继续运行1至2小时，但此时系统非故障相对地电压升高为线电压，若不及时处理，极易发展成两相短路使故障扩大。弧光接地还会引起全系统过电压。

二、产品特点：

1、本产品选用的微处理器为美国Intel公司的十六位单片机芯片80C196作为核心，计算速度快，数据处理能力高。

2、适用范围广，适用于中性点不接地/经消弧线圈接地/经大电阻接地系统、适用于架空线/电缆线系统，长短线不限。

3、软件设计及程序编制考虑了目前国内现场大多数情况，吸收了国内同类产品的优点，并充分兼顾了现场调试运行方便、快捷的要求。

4、数据交换通道有三种硬件接口：三线RS－232 口、 二线RS－485 口、四线RS－422口。适用于无人值班变电站或综合自动化设备。

5、无定值设定，采用残流增量法使装置不受运行方式及接地过渡电阻的影响。

6、线路报警编码输出与线路报警一对一输出为独立出口模块。

7、自检功能：随时监视装置的核心硬件电路和软件的执行情况。

8、自恢复功能：装置上电后无论处在何种操作界面，若2分钟无人操作便自动进入运行界面（本机故障报警时除外）。

9、整机为插件结构，维修及更换部件极为方便。

10、汉字菜单，操作简便，易于理解，调试容易。

11、投运后，本机基本上不需要维护。

三、主要功能和技术参数

1、适用范围：中性点不接地、经大电阻接地或经消弧线圈接地的小接地电流系统；

2、母线段数：1～4段；

3、选线回路：12、24、36路（如选择时路数不一，请在订货时说明）；

4、启动电压（V）：30V为缺省经验值,用户无需整定；

5、输入量额定值：零序电压小于100V、零序电流大于20mA小于500mA（零序电压、零序电流信号接入本装置时同名端必须一致）。为确保装置选线的准确性，当线路发生单相接地时该线路的零序电流互感器二次侧能提供大于20mA且小于500mA的零序电流；

6、远动报警功能：掉电报警、本机故障报警、接地母线报警、接地线路报警、编码输出、接地线路报警一对一输出。本系列报警各提供一对无源触点（触点容量为8A/250VAC、8A/30VDC）可接中央信号指示灯；

7、通讯功能： RS485；

8、打印功能：全汉化打印本机参数设置和故障信息；

9、工作电源：AC/DC220V、AC/DC110V（供选择其一使用）；

10、使用环境：温度-30℃～55℃     湿度≤90%    大气压力80～110KPa。

四、装置工作原理

小电流系统正常运行时，电压互感器PT开口三角电压很小，一般不会超过10V。当系统发生单相接地故障后，接地相对地电压为零，正常相对地电压升高到线电压，零序电压升高。接地线路的电容电流等于正常线路的电容电流之和，并且接地线路的电容电流的方向从线路流向母线，而正常线路的电容电流的方向为母线流向线路，即二者方向相反。

装置实时监测PT开口三角电压，当开口三角电压大于启动值时，装置对该段母线所有线路的零序电流进行多次同步采样，并对数据采样的可信度进行全面分析，在此基础上运用群体比幅比相原理及多重判据进行优化处理，并充分考虑了相位及幅值的变化和PT断线、过渡电阻变化而引起的零序电流变化等影响,从而选出接地线路或接地母线，同时引入了相对测量概念和自适应跟踪技术，大大提高了故障电流检测的灵敏度，能严格鉴别接地与虚幻接地；降低了误判和漏判的概率，提高了选线的准确性。
