使用范围：灌区水渠、农田灌溉、水渠等

系统介绍

目前灌区量水任务比较繁重，过去的人工测量和调度方法已经很难满足灌区现代化的管理，因此自动化量测和调度必将成为灌区用水管理和决策的主流趋势。

对于田间量水，采取直读式的现场仪表是量水的发展方向，但是对于多点分散的监控仪表表现出不容易集中监控的缺点，不利于量水自动化、集中优化灌区的自动化管理。兰屿天臣科技有限公司针对灌区问题开发的SCADA灌区量水监控系统，采用性能优越的传感器、处理系统，形成技术上先进的自动水量测系统，通过GPRS无线传输技术把前端数据远传至调度中心。其自动化实时测量的 节水改造和实时测流监控，将会给灌区带来丰厚的回报，不仅减轻灌区群众的工作量，而且给灌区农业生产力带到明显提高，也提高了农灌用水效率。

设计原则

1)        适用性：由于现场要求特殊，尽量选取一种技术成熟、可靠性高的传输方案，不过分追求技术的先进性，来达到监控系统的可靠运行。

2)        实用性：功能强大、用户界面友好、报表等功能齐全，流量趋势图、日常维护简单方便。在保证满足应用的同时，又要体现出GPRS网络系统的先进性，充分考虑网络应用的现状和未来发展趋势。

3)        灵活性和扩展性：根据未来应用的需求和变化，应具备充分的接入能力和可扩展性，我们采用一种标准化接口，如以后系统改造增加I/O接口组态方便容易，设点成本很低，包括以后带宽的扩展（3G加入）以及监控点移位的可扩展性，最大程度地减少对网络架构和现有设备的调整。

4)        兼容性和经济性：对于设备就绪的来说，改造成本一定要考虑，并且能够最大限度地保证以后网络改造对现有各种计算机软硬件资源的可用性和连续性，最大限度地降低网络系统的总体投资。

系统组成

灌区远程测量系统包括：测量点传感设备、远程GPRS无线数传终端、供电系统、GPRS通信平台、监控中心（信息中心）。

监控点用于测时实测量当前的流量等数据，其数据通过通信平台把当前数据传输到监控中心，监控中心通过数据分析处理将数据生存数据库并显示出目前数据状态并查询历史情况。

在灌区测流测量系统中，水位测量和流速测量是两个基本要素。

水位测量主要是通过液位传感器来实现。目前比较常用的有浮子液位计、压力水位传感器和超声波液位计。

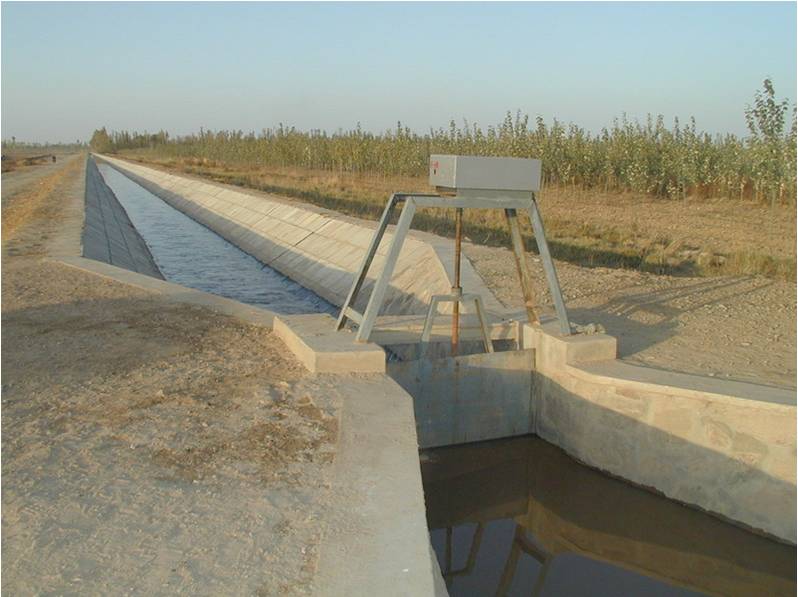

在测流测量过程中，会遇到渠道流量大小问题，一般根据支渠斗渠流量大，水位流量关系稳定，通常在渠首记录水位的动态变化来计算水量，波动范围也很小。而农渠流量小，水位流量关系不稳定，在这种情况下需增设巴歇尔槽，通过记录水位的动态变化来计算过水量。农渠在同一时间一般只对一个用户供水，通过记录某户用水的开始和结束时间，实现计量到户。

GPRS系统优势

1、安装简单方便。GPRS用户可随意分布和移动自己的网络点，无须担心线路的维护或有线在移机时导致的通讯中断。建设新的点无需进行拉线，埋线等工作。

2、设备投资价格低。

3、通信资费便宜。目前各地移动公司对GPRS 资费包月比有线电话网络资费还便宜。在GPRS网中，用户只需与网络建立一次连接，就可长时间的保持这种连接，并只在传输数据时才占用信道并被计费，保持时不占用信道不计费。这样，营业点即不用频繁建立连接，也不必支付传输间隙时的费用。

4、链路稳定可靠，永不掉线。

5、GPRS网络接入速度快，提供了与现有数据网的无缝连接。

6、覆盖较好，相比较很多无线数据网络（集群，双向传呼，），其网络覆盖是最好的。

7、接入时间短，分组交换接入时间缩短为少于1秒，能提供快速即时的连接。

8、支持IP协议和X.25协议以及VPN组网

系统功能

1、远程动态监测功能。信息中心随时通过软件远程召测灌区液位以及流量数据和历史记录。能把检测参数在相应画面和报表中显示出来，并根据需要对液位及流量自动生成分析图表和报表，并分类进行存储，接受各种形式的查询。

2、远程遥控功能。在数据中心通过软件远程控制警戒水位的高低值。

3、大型数据库功能。所有数据信息都会自动保存在中心服务器的大型数据库中，便于历史数据检索和数据分析。

4、分析曲线。根据数据库绘制实时曲线图和历史趋势曲线图，只需简单输入点名和选择相应参数。

5、历史报表。能根据需要按不同的时间周期如日、周、年、月等自动生成各种报表。对数据存储的时间范围间隔起始时间等可任意指定，也可根据时间来查询。列表分析以表格的方式给出上述数据，图形方式通过曲线、柱状和饼状等图形直观的显示。

6、扩展功能。增减监测点容易，预留40%以上的扩展空间。

监控中心

可采用标准CS或BS架构的建设标准，可以通过网络实现对外发布。兰屿天臣公司的SCADA测流中心软件可以接收来自各个支渠，斗渠，农渠以及农渠下每个测控终端DTU传上来的数据并进行处理。该软件具备数据接收、数据显示、数据存储、数据查询、生成曲线报表等多项功能，并可按用户要求接入外部接口。

监测中心的数据接收服务器通过IP地址接入Internet网，采用点对多点的组网方式，接收多个个监测点发来的数据

监控画面模拟灌区现场进行组态，可动态显示前端数据的变化情况，监控中心用户可自行设置支渠，斗渠，农渠名称及数据，以及农渠下农户信息，用户可根据流量计的使用情况自行调整农户，监控中心可以时实查看，查询和掌握各支渠、斗渠、农渠及农户不同时间的用水情况，便于了解灌水的总体进度和停水时机的预告与决策。
