适用范围:供水、气、油管网、自来水厂、水站

系统介绍

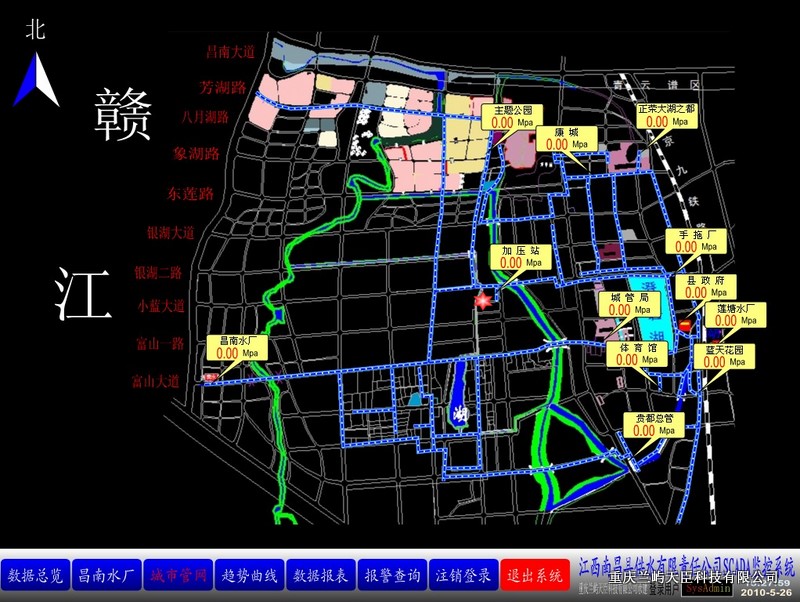

我公司开发的“供水SCADA实时监控与管理系统”，是基于GRPS通信网络，可以实现大规模（几百至几千个监控点）的远程管网无线监控，通过多线程的完全并发通信，采用高性能的服务器以及高性能的远程测控终端，能满足远距离管网遥测、遥信、遥控、遥脉、遥调需要，可以在几秒钟时间内同时获取成百上千个监测点的各种数据，并完成遥控、遥调功能，具有常规有线系统无法比拟的无线管网监控的优势。系统采用各自独立的采集方式，对所有的数据采集无需轮询，每个点是相对独立的并发的。

监控参数

水厂的主要参数有：进厂流量、原水池液位、澄清池进口流量、虹吸滤池液位及状态、清水池液位、废水池及废水回收池液位、供水压力、出厂余氯、浊度、出厂流量、压力、一级提升泵及二级供水泵电机电流及状态、加药泵、污水泵电机电流及状态等。

水站的主要参数有：各种供水压力、流量（瞬时流量和累计流量）、电机电流、电压、水罐液位、泵状态、水井状态等。

系统组成

    监控中心：主要硬件：服务器、GPRS数据传输模块、计算机等。

              主要软件：操作系统软件、数据库软件、供水实时监控与管理系统软件、防火墙软件。

    通信网络：中国移动公司GPRS-VPN专网、互联网。

    测控终端：水资源测控终端、无线抄表器。

    测量设备：水表、流量计、水位计、雨量计、水质计等。

系统功能

   1.监测取水点水源井或河道水位、水泵开关状态信息、供电状态、通信状态、出水流量、取水泵工作电流、电压等数据。

   2.远程手工/自动控制取水泵的启动/停止。

   3.监测水池的水位。

   4.监测加压泵工作状态、加压泵出口管道压力、流量、供电状态、通信状态、加压泵工作电流、电压等数据。

   5.远程手动/自动控制加压水泵的启动/停止。

   6.监测水厂加药设备的运行状态、加药量、监测余氯、PH值等水质信息。

   7.监测用水户的瞬时流量、累计流量、阀门状态、供电状态、通信状态等信息。

   9.支持远程控制阀门的开闭。

  10.支持抄取大客户水表。

  11.支持现场报警、远程告警。如水位过低、仪表故障、水费不足等。支持声音、图文告警。

  12.支持显示、存储监控数据、报警数据、操作信息，存储时间不少于2年。

  13.支持监控数据、报警数据、操作信息查询。

  14.支持各种数据的统计、分析、对比、输出、打印.

  15.采用GPRS通信模式、无线、短信、有线多种通信模式.

  16.支持不同厂家生产的水表、流量计、水位变送器、电动阀门、启动柜.

  17.软件采用B/S结构，支持局域网和INTERNET网上浏览、操作.

系统特点

   1.实用性强：该系统根据农村供水具体需求设计，功能满足远程监测、远程控制、定时控制等要求.

   2.技术先进：该系统设计简单明了，集数据采集、设备控制、无线通信、软件、数据安全、数据库

               等多种技术于一体，国内处于领先水平。

   3.兼容性好：监控与管理系统软件兼容任何厂家生产的测控终端；测控终端兼容任何厂家生产的计

               量设备、测量设备、电动阀门。兼容性好。

   4.维护方便：系统采用模块化设计，便于后期维护；可远程维护测控终端，降低终端维护成本。

    设备精度：模拟量采集：≤0.5%

              开关量采集：≤1‰

              通信误码率：≤10-4

              遥控响应时间：2～5秒
