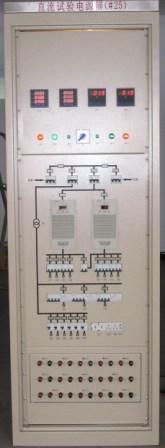

1  用途

本设备适用于发电厂、变电站及大中型工业企业，可作为标准的继电保护试验电源。



2  特点

2.1 采用双路电源供电，可手动、自动切换。使用接触器可带负荷切换，保证了供电的可靠性。

2.2 交流电源采用大容量隔离变压器，将系统电源与试验电源进行隔离，并在初级与次级之间加装屏蔽层，使试验电源免受电网暂态过程和其他谐波干扰。变压器采用△/Y0接线方式，大大削弱了三次谐波，保证了电源质量。

2.3 直流电源可以连续平滑的调节电压，以适应不同试验项目的需要；

2.4 交流电源的控制均采用DZ47-60型自动开关，它动作迅速，寿命长，有短路、过负荷自动跳闸的功能。

2.5 输出交流电源装有漏电保护开关，确保试验人员的安全。该开关具有性能稳定，灵敏度高，动作可靠等优点，有短路、过负荷自动跳闸功能。

2.6 直流回路使用GM32M直流断路器，它动作迅速，寿命长，有短路、过负荷自动跳闸的功能。



3.1   交流部分

3.1.1  额定输入电压：三相220Ｖ/380V，频率50Hz。；

3.1.2  额定输出电压：220V/380V，三相四线，共三路输出；

                     58V/100V， 三相四线，共三路输出。

3.1.3  三相输入平衡时，输出不平衡度小于1%。

3.1.4  三次谐波分量小于3%。

3.1.5  输入变压器容量15kVA，在八小时工作制情况下，

最大输出电流为3×22.8A。

3.2   直流部分

3.2.1  电源输入为交流三相380V；

3.2.2  输出直流电压0～250V连续可调，分三路输出；

3.2.3  最大输出电流10-40A（可选）；

3.2.4   输出直流纹波系数K<0.2%。



4  订货须知

4.1  HJ-PGY型屏体结构为PK-10标准设计。

4.2  本公司可根据用户要求设计不同结构形式的继电保护试

验电源屏,用户在订货时应说明具体要求（或提供图纸）。

4.3  本公司可代用户设计不同性能的电源屏（或按用户提供

图纸定制）。
