TBBF型高压分组并联电容器补偿成套装置（以下简称装置），是我公司新开发的一种新型柜式且按电容器等分或不等容量分组，采用真空接触器或真空断路器和电压无功自动控制装置实现对电容器组的自动投切与控制，达到自动调节母线电压、补偿无功功率，提高电压合格率，功率因数为目的，新型装置，且有安全可靠、方便、灵活及充分利用电容器容量，提高使用效率等特点。

根据需要补偿的无功总量既可整组自动投切又可按照要求与需要设计成若干个等分或不等电容器容量的小组单元，由自动投切装置检测电网的电压和无功，以合理的控制、保护方式达到自动投切电容器的目的。

该装置适应于发电厂、电业电力局及大型厂矿企业内220kV及以下的变电站，6～10kV的供电系统中，作为自动无功补偿控制，根据所测电压和无功功率或功率因数自动投切电容器。

1.    使用环境条件

2.1 户内使用；

2.2 海拔高度不超过1000m；

2.3 周围空气温度-25～40；

2.4 相对湿度：日平均不大于95%，月平均不大于90%；

2.5 周围空气无腐蚀性气体、水蒸汽等严重污染，无可燃性气体、无火灾、无爆炸危险的场所。

2.6 无经常性的剧烈振动的场所。

2.    结构特点

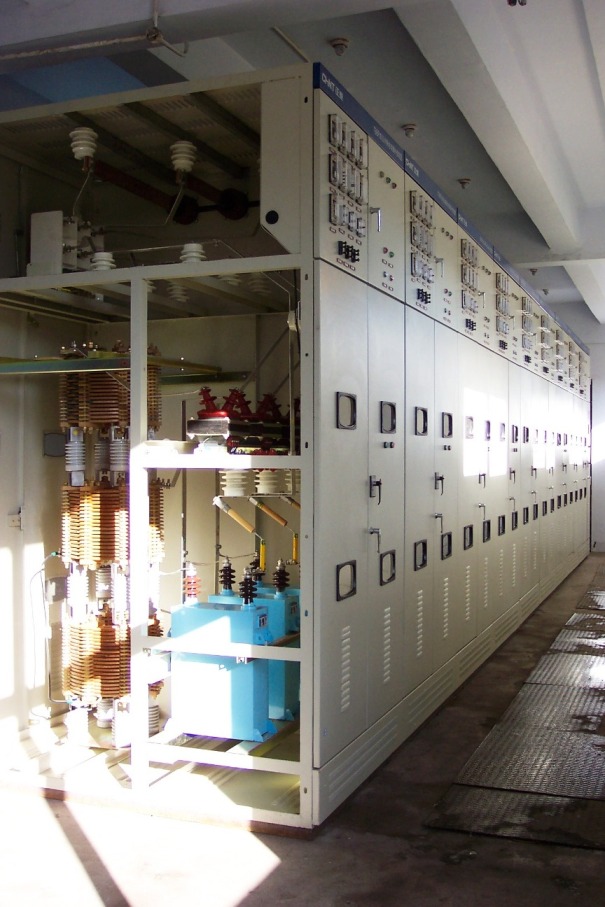

TBBF型高压并联电容器装置为柜式结构，整个柜体采用优质冷轧钢板折弯焊接拼装而成。前后

双门，顶、底、侧面封板，前、后、顶、底设有通风窗，柜体上部设有仪表室，用以布置和安排本单元柜的继电保护装置。该装置以单台并联电容器为主元件，装有单台电容器保护用熔断器、放电线圈、氧化锌避雷器和CKS□干式串联电抗器（该电抗器也可外设），以及采用可靠的真空接触器或真空断路器作为并联电容器组的分组自动投切设备，其外形、结构详见附图一、二。整个装置中按单元柜设有指示仪表和继电保护。该装置具有以下特点：

3.1 组合成等分或不等分容量的并联电容器组，实现无功功率的自动控制，补偿合理；

3.2 结构简单，产品小型化、积木式组合型，投资省；

3.3 由于采用分组自动投切，电容器利用率高；

3.4 由于采用微机保护测控和自动投切装置，保护、控制功能全，自动化程度高；
