在电力系统中，同步发电机的并列操作是经常进行的，为了保证安全快速地将同步发电机并入电网，必须使用准同期控制器。

 PTQ2008微机准同期控制器是利用我公司成熟的同期控制技术，去除调压、调速等功能，保留最核心的同期控制技术简化而来的。它以PIC单片机为核心，具有可靠性高、性/价比高、操作简单等特点。



二、主要特点
          1、确保捕捉第一次并网时机、精确、快捷、可靠地实现并网。

 2、自动变参数调频、调压，精确预测合闸相角。

 3、具有多种调节方式，以适应不同的工作对象。

 4、具有多种故障检测功能，使用可靠、方便。

 5、适合单台发电机或单条线路的合闸并网。

 6、外型尺寸：高×宽×深＝75×150×180 mm



PTQ2008微机准同期控制器虽然是简化型号，仍然有很高的同期精度及快捷的并网速度，并提供合闸闭锁功能。主要应用于中小型发电厂的控制设备中。

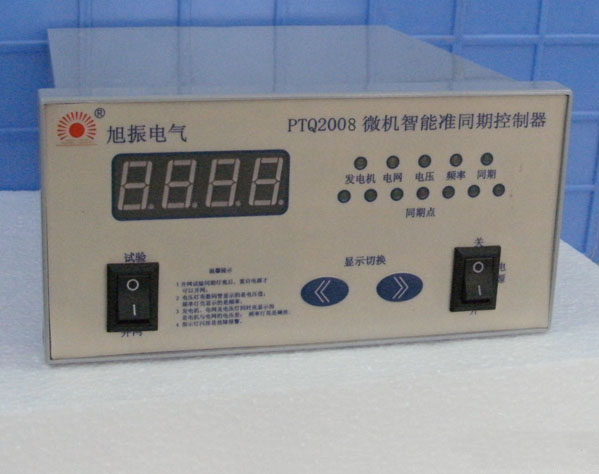

正常工作时，数码管可以显示发电机电压、发电机频率、电网电压、电网频率、发电机与电网电压差、发电机与电网频率差。用加、减键轮回选择，同时相应辅助指示灯点亮使意义更明晰。另外有七个相位差指示灯直观地显示发电机与电网之间（半个周期）的相位关系。



本装置还具有多种故障检测功能：

（1）电网掉线（电网频率显示为0，电压接近0，指示灯闪烁）

（2）发电机掉线（发电机频率显示为0，电压接近0，指示灯闪烁）

（3）电网频率偏差>4Hz（参看电网频率显示，频率指示灯闪烁）

（4）发电机频率偏差>5Hz（起车时除外, 参看显示，频率指示灯闪烁）

（5）电网电压异常（过、欠压,参看电网电压显示，电压指示灯闪烁）

（6）发电机过压（参看发电机电压显示，电压指示灯闪烁）

这些故障都不允许发同期合闸命令。

1．电源：

      AC：110V～280V/50Hz       DC：100V～250V

2．输入信号

      发电机电压：0V～400V+110V

      电网电压：  0V～400V+110V

3．输出信号：

      同期合闸开关信号，以继电器方式输出。

      接点容量为交流阻性220V/5A；交流阻性380V/2A；

      直流110V/0.8A,直流220V/0.2A。

4．工作环境:

      环境温度： -15℃～＋45℃

      海拔：        2500米以下地区
