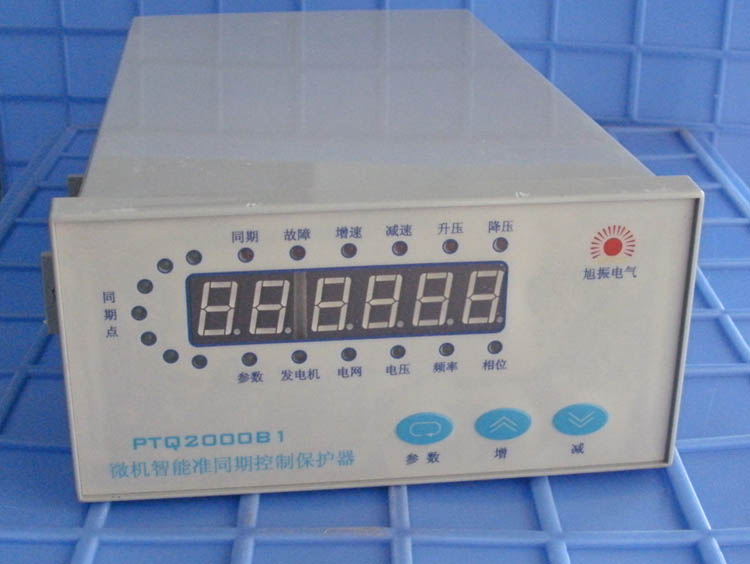

PTQ2000B1微机智能准同期控制保护器在同期合闸前是一个准同期装置，合闸闭锁后是一个智能型的发电机过流(反时限控制)、过压、飞车保护器。它有多种自动调频、调压方式供选择，同时专门设计有手动调节，非常适合于中小型发电厂的控制设备。它以PIC单片机为核心，具有高集成度、高精度、高可靠性、硬件简单、性能完善等特点。

 PTQ2000B1微机智能准同期控制保护器对被同期对象的电压、频率进行变参数调节，对合闸相角进行预测，提高了同期精度及并网速度。电压、频率、相角差、电流测量由软、硬件结合完成并提供合闸闭锁功能。过压保护有重复检测自动延时恢复功能，过流保护有反时限控制、温升预测和自动延时恢复功能。

 PTQ2000B1微机智能准同期控制保护器主要应用于中小型发电厂。无自动调节器的小型机组同样可用。



 1、采用单片机数控技术为核心，具有高集成度、高可靠性、硬件简单、功能完善等特点。

 2、最快6秒并网，确保捕捉第一次并网时机，精确、快捷、可靠地实现并网。

 3、自动变参数调频、调压，精确预测合闸相角。

 4、适合单台发电机或单条线路的合闸并网。

 5、同期合闸后，装置成为发电机过流过压保护器。

 6、具有多种故障检测功能，使用可靠、方便。

 7、数码显示，参数操作一目了然。

1、对待并发电机，以选定的方式自动调频、调压，计算滑差预测合闸相角，达到设定值后，以选定的导前时间tdq发出合闸脉冲（命令）完成并列操作。相位差指示灯直观指示发电机与电网的相位关系，若同期成功，指示灯会一直停留在同期点上，很快会闭锁。

同期功能完成后起动过流、过压、飞车保护功能。若不成功指示灯不会停留在同期点上，很快（约2秒）投入调频功能（暂不投入调压），再过12秒后自动投入下一次同期控制。如果期间修改参数则不允许同期控制，参数修改至少2秒后才能同期控制。

 2、 同期合闸前，调频电路在任何情况下（除发电机本身掉线外）都可以工作，跟踪电网频率，电网掉线时锁定50Hz。频率除了变参数调节外，还设有加速度限制和低速（小于42Hz）调节总量限制。

 3、同期合闸后，调压电路在发电机频率GF小于42Hz时不动作，在45Hz～55Hz时正常调节，发电机、电网掉线时不工作，合闸闭锁检测期间不工作。调压方式有脉宽调节和计数调节两种选择。

 4、各控制继电器动作时，相应指示灯亮。

 5、正常工作时，数码管可以显示发电机电压（UF）、发电机频率（FF）、电网电压（UE）、电网频率（FE）、发电机与电网电压差（Ud）、发电机与电网频率差(Fd)、发电机与电网相位差(Pd)、发电机电流（最大电流）(AF)。用加、减键轮回选择，同时相应辅助指示灯点亮使意义更明晰。

 6、按一下参数键即进入参数设置状态，通常从参数2（工作方式选择）开始，再按一下即进入下一个参数设置。连续按参数键超过0.8秒或5秒内没有任何操作即退出参数设置状态。

 7、本准同期控制保护装置具有多种故障检测功能：

（1）电网掉线（电网电压、频率显示为0）

（2）发电机掉线（发电机电压、频率显示为0）

（3）电网频率偏差>2Hz（参看电网频率显示）

（4）发电机频率偏差>4Hz（刚起车时除外, 参看发电机频率显示）

（5）电网电压异常（过、欠压,参看电网电压显示）

这些故障都使故障灯亮，并且不允许发同期合闸命令。

 8、同期合闸成功后本装置变成智能过压、过流、飞车保护器，当发电机电压连续大于过压设定值时判为过压故障，发出过压故障跳闸命令（故障继电器动作，故障灯亮）同时自动切换到显示发电机电压。同样，当发电机电流超过过流设定值一定时间时（电流越大时间越短，所谓反时限控制）发过流故障跳闸命令，同时自动切换到显示发电机电流。

本装置为了在“跳闸”后防止“飞车”会同时输出“减速”信号，20秒后若检测到发电机频率≤52HZ，“减速”信号切除。“减速”信号除了可以控制调速机减速外，它与“故障”信号“与”可以产生“飞车控制”信号用来关闭阀门或打开旁路阀，。至于防止“跳闸”后“过压”，一般的励磁装置都有“跳闸”后自动切换到“恒压”运行的的功能，只要将真正的“跳闸”信号（取自同期开关的辅助触点）送至励磁装置即可。

“跳闸”后最迟一分钟自动退出故障状态，故障继电器切除，但故障指示灯仍然亮。本装置会再次跟踪电网电压、频率，但不会发同期合闸命令，必须用“参数”键或外接“认可”键解锁后故障指示灯灭才重新允许同期控制。当然可以用“参数”键或外接“认可”键提早退出故障状态。本装置自主“跳闸”后一般都会启动防“飞车”功能，如果由于其它原因“甩负荷” 引起“飞车”， 本装置的“飞车”检测同样会启动防“飞车”功能，故障处理跟过压、过流差不多。



◆电源电压：AC110V～330V/50HZ DC110V～280V

◆输入PT信号：

发电机（待并侧）标准电压：0V～100V+30V   0V～400V+120V

    电网（系统侧）标准电压： 0V～100V+30V   0V～400V+120V

    发电机三相电流：0A～5A＋2A

◆电压测量精度：不低于±0.2％

◆频率测量精度：不低于±0.2％

◆功耗：        小于6W

◆工作环境

       环境温度：-20℃～﹢50℃

       相对湿度：不大于90%（40℃）

        海拔：4000米以下地区
