一.产品主要功能

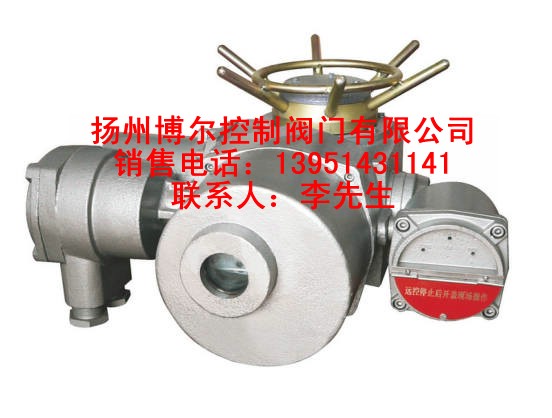

1． 该电动执行器与阀门配套使用,可实现执行器的智能控制和网络控制
2． 产品带有液晶屏，可以在现场查看执行器的状态和设置参数
3． 铝合金外壳，可以屏蔽外部电磁干扰，提高产品可靠性。
4． 简单按钮即可进行现场操作和参数设置
5． 带有CAN现场总线和RS485总线接口, 上位机可以通过总线控制执行器的运行和获得执行器的各种状态参数。
6． 可在RS485网络中接入数传模块实现一对多的遥控控制，和参数设置。
7． 执行器的百分比行程任意设定
8． 可输入和输出4----20mA的模拟信号进行自动控制
9． 在CAN网络中设置成联动，不需加逻辑控制器，几台机器组成的网络就可以相互协调运行,实现多台自动控制。
10. 控制方式灵活多样，随心所欲，可编程控制器，单片机，网路，VC、VB、C++，等等任意选择。
3. 工作环境和主要技术参数
3.1 电源：常规，三相380V（50Hz）
特殊，三相660V、415V（50Hz 、60Hz）；
单相220V、110V（50Hz 、60Hz）
3.2 工作环境：
3.2.1 环境温度：-20~+60℃ （特殊订货-40~+80℃）。
3.2.2 相对湿度：≤95%（25℃时）。
3.2.3防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）
3.2.4防护等级：IP55 （特殊订货IP65、IP67）。
3.3 工作制：短时10分钟 （特殊订货30分钟）。
3.4.1 型号规格和主要性能参数见表1
|
型号规格 |
公称转矩（N·m） |
公称推力（KN） |
最大阀杆直径（mm） |
最大转圈数（圈） |
手动
速比 |
输出转速（r/min） |
电机功率（KW） |
参考重量（Kg） |
|
Z5 |
50 |
20 |
28 |
60 |
1:1 |
12 |
0.12 |
28 |
|
Z10 |
100 |
40 |
28 |
60 |
1:1 |
24/36 |
0.25/0.37 |
45 |
|
Z15 |
150 |
24/36 |
0.37/0.55 |
50 |
|
Z20 |
200 |
100 |
40 |
60 |
1:1 |
18/24 |
0.37/0.55 |
55 |
|
Z30 |
300 |
18/24 |
0.55/0.75 |
58 |
|
Z45 |
450 |
150 |
48 |
120 |
1:1
(20:1) |
24/36 |
1.1/1.5 |
110 |
|
Z60 |
600 |
24/36 |
1.5/2.2 |
120 |
|
Z90 |
900 |
200 |
60 |
120 |
1:1
(25:1) |
24/36 |
2.2/3 |
139 |
|
Z120 |
1200 |
24/36 |
3/4 |
142 |
|
Z180 |
1800 |
325 |
70 |
150 |
22.5:1 |
18/24 |
4/5.5 |
250 |
|
Z250 |
2500 |
18/24 |
5.5/7.5 |
255 |
|
Z350 |
3500 |
700 |
80 |
150 |
20:1 |
18/24 |
7.5/10 |
330 |
|
Z500 |
5000 |
18/24 |
10/15 |
350 |
注1：可按用户要求提供其它转速：12、18、24、30、36、42、48、60（r/min)
注2：当产品提供四层计数器时，最大转圈数为表1圈数*10
电机技术参数见表2 |
