单片机控制板

深圳市金贝莱电子科技有限公司

产品型号:
产品价格:	价优
产品品牌:	JBL

会员在线咨询，免费获取《电气自动化简讯》双月刊

联系人：刘小姐

所在区域：	广东.深圳
办公地址：	深圳市龙岗区龙岗街道龙岗路10号(硅谷动力电子商务港）四楼405
邮　　编：	518116
电　　话：	0755-84805790
移动电话：	13632638280
传　　真：	0755-84805790
电子邮件：	jbltech@tom.com

公司主页：	http://www.jbeilai.net

详细描述:

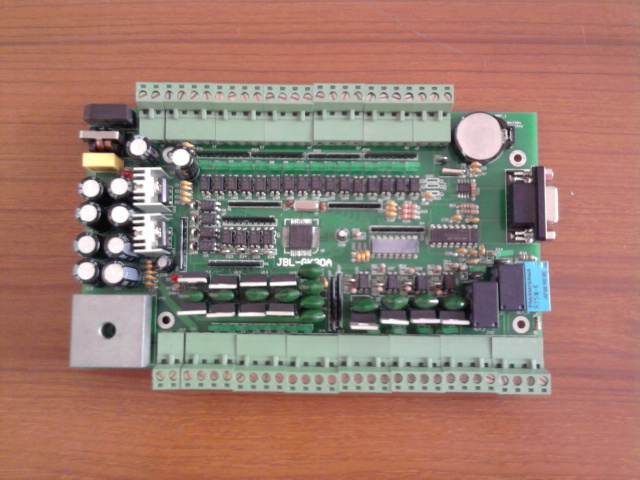

BL－GK32A单片机控制板说明书

一、特性
1、8位高性能工业级单片机作为主控制芯片，32K存储器（也可有64K），内置EEPROM，可保存数据，断电数据不丢失。
2、工作电源：采用双电源供电：
a、一路给主控电路供电，12V交流或12V直流匀可.
另一路为驱动电源，为外部驱动供电，如需驱动外部24V电磁阀或继电器,则接20V交流或24V直流电压，如需驱动12V电磁阀或继电器则接12V交流或12V直流电压.
b、驱动电源采用大功率整流桥，当控制板直接驱动外部器件时可承受足够的电流。
3、输入:
a、16路光电隔离数字量输入、NPN输入形式、每路输入点的最大输入电压：30V，最大电流10MA，可接各种传感器，控制板可直接给传感器提供电源（电压为所接驱动电压），其中两路可作为中断源用于计数。
b、3路模拟量输入（10位AD），可做温度检测或其它用途。
4、输出:
a、8路光电隔离MOS管输出，可直接驱动气缸、电池阀、继电器（电压为所接驱动电压）。
b、7路继电器输出，最大输出电压为220V/5A。
5通讯端口：
a、1路RS232串行通讯接口，可直接与电脑通信，（也可通过此接口下载程序，无需烧录，方便程序修改、升级。）
b、1路485接口
6、PCB尺寸：175MM*110MM；安装孔尺寸：140MM*70MM
7、接线端子为可拔插或接线端子，方便用户接线。
二、规格
1、功耗：12V/0.5A
2、工作温度：－10～＋65℃
2、储存温度：－20～＋80℃
三、用途
1、可用于各种32个点以内的工业控制系统，可控制气缸，电磁阀，继电器，可外接光电式、电容式，电感式，霍尔式等各种传感器。
2、可用于替代32点以内的PLC用于各种控制场合（如各种机器控制）。
四、联系方式
深圳金贝莱电子科技有限公司   电话:0755-84805790、33839790，QQ：602566016
传真：0755-84805790，业务手机：13632638280 ，E－Mail: jbltech@tom.com
欢迎登录我司以下网站了解更多单片机控制产品:
公司网站1：http://www.jbeilai.net
