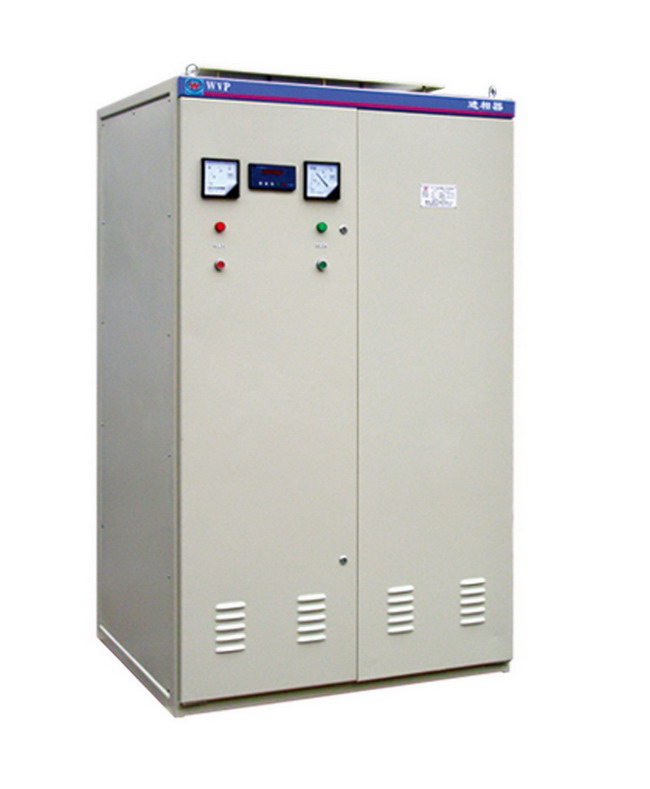

WVP系列变负载进相器

■ 应用范围

适用于化工、木业、糖业、钢铁、冶金、矿山等行业中变负载转矩的绕线式异步电机的无功就地补偿设备。适用电机功率为75～10000KW。

■ 工作原理及特点

采用微型计算机和交交变频技术，通过电力电子器件生成与电动机同频、相位互差90 、幅值相当的一个三相电源，串入转子回路中，改变转子侧的功率因数，进而改变定子侧的功率因数，达到无功补偿的目的。

它除了具备普通静止式进相器的功能外，还采用了闭锁控制原理，使其能够自动跟踪负载变化情况，根据负载的变化情况自动调节补偿量，使补偿效果无论在何种负载状况下始终保持在理想的补偿状态。

● 采用先进的交交—变频技术和微机控制技术，可靠性高。

● 可使电机功率因数提高到0.95～0.99之间的范围，无功功率降低60%以上。

● 降低电机定子电流10%～20%，降低线损、铜损20%－30%。

● 电机温升显著降低，效率及过载能力大大提高，电机使用寿命延长。

● 补偿性能远优于电容补偿：不只是提高了线路的功率因数，更重要的是提高了电机本身的功率因数。

● 综合性能优于旋转式进相机：微机控制，可自动跟踪电机运行状态变化并自动调整相关参数使补偿效果最佳；无转动部件，因而适应环境的能力更强。

● 变负载工况下的补偿性能远优于普通静止式进相器：采用双CPU控制，可适时根据负载变化调整相关参数，达到动态补偿的目的。使功率因数始终处于最优状态。

● 因效率提高而节能效果显著。

● 友好人机界面，操作简单，具有全面、可靠的故障自动保护功能，维修保养不影响生产。

■ 主要技术参数

● 电机功率因数：达到0.95以上（或是提高20％以上）；

● 电机定子电流：降低10%～20%；

● 电机绕组温升：下降10％以上；

● 保护等级：IP20、IP30。
