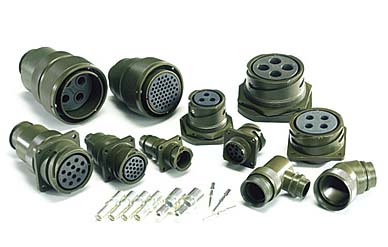

VG95234系列产品是根据欧洲标准VG95234设计和制造的。该产品广泛应用在通信设备中，包括飞机和电源或信号传递到地面的设备(坦克和装甲车)。它同样是卡口式连接的结构，易于插合分离，并增加了电磁屏蔽的结构。

应用领域

通信设备，航空，航天，车辆运输，船舶，飞机附件设备，工业和机械设备，测量和医疗设备，计算机等。(也可使用到一般工业领域，提供可靠的电气性能，机械性能和环境性能。)

壳体类型

• J1, J2, N1, N2, S1, U1, U2 –墙装式插座
• F – 线缆插头
• A, B1, B2 – 盒装式插头
• C1, C2 – 双舱穿墙插座
• D, G, H, L, M, R1 – 直式插头
• E, E1, K – 弯式插头(90°)

壳体尺寸
10SL, 14S, 16S, 16, 18, 20, 22, 24, 28, 32 and 36
接点排列
参考: MIL-STD-1651A
接触件型别
P—插针
S—插孔
键位
W. X. Y. Z. (参考: MIL-STD-1651A)

材料和镀层

壳体 -高等级铝合金
-镀镉橄榄褐色
绝缘体 -氯丁橡胶
封严体 -氯丁橡胶
接触件 -铜合金，镀硬银

特性

-电气性能

额定电流
接触件规格: - - - #20 - #16 #16S - #12 - - #8 - - #4 - - - #0
最大电流(安): - - 8A - - -22A- - - -41A - 74A- -135A - -245A
工作电流(安): -- 7.5A - - 13A - - - 23A - -46A- -80A- - 150A
绝缘电阻≥1000MΩ

-机械性能

机械寿命
至少500次插拔
振动
200 m/s at 10-2000Hz
防护等级
IP67 -符合DIN40050
接触件固定性 (牛)
接触件规格- -#16 - - #12 - -#8 - - #4 - - #0
承受力(N) - - 35N - - 55N- 80N -90N - 95N

-环境性能

温度范围
-65℃ ~ +175℃(镀镉)
盐雾
-MIL-STD-1344 方法 1001
-盐含量: 5%
-时间: 500小时
高温寿命
MIL-DTL-38999 段落 4.7.33.1
液体浸渍
MIL-STD-1344 方法 1016
