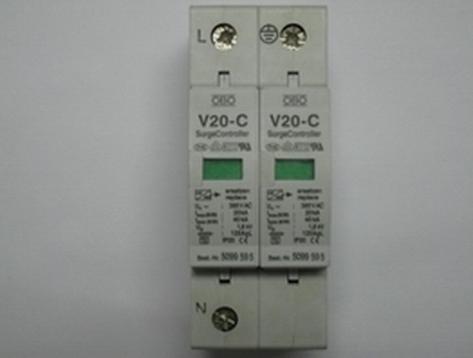

OBO电源防雷器V20-C/2

深圳市中天恒基科技有限公司

产品型号:	V20-C/2
产品价格:	价优
产品品牌:	OBO

会员在线咨询，免费获取《电气自动化简讯》双月刊

联系人：朱小姐

所在区域：	广东.深圳
办公地址：	深圳市福田区燕南路5号
邮　　编：	518031
电　　话：	0755-83236009
移动电话：	15815561612
传　　真：	0755-83363958
电子邮件：	941617283@126.com

公司主页：	暂无

详细描述:

特性 V 20-C	使用优点
电量金属氧化物压敏电阻	保护器可以应付频繁的动作,寿命长
可插拔式部件	保护器模块可以带电插拔进行测试或更换
1到4片的底座之间已连接进行	通过带标志端子,安装简单
热感断路器和视窗指示装置	对保护器的工作状态一目了然
带NPE火花间隙模块的保护器	使用范围（TN-C-S TN-S TT It），结构更安全
C 25-B+C/NPE具有反向插入保护	保护器模块简单、专业的安装

功能和应用领域

根据DIN VDE 0675,Part 6(Draft 11.89)A1,A2的要求，浪涌保护器V 20-C是属于C级的电涌保护器。它保护电气设备免受各种电压浪涌的危害。可提供从单模块到4模块的不同型号。

型号V 20-C/3+NPE（C级）是用于TN-C-S、TN-S、TT和IT系统中特别的浪涌保护器。该保护器是根据DIN VDE 0100,Part 534/A1的新需求进行设计的，并达到简单、安全的安装。

V 20-C内含一个有高非线性特性（α＞30）的氧化锌压敏电阻。该器件具有响应时间短、保护水平低、高通流量和长寿命的优点，特别当雷击电涌通过保护器后，后续电流不会出现。

如果浪涌保护器由于过载发生损坏，内置的断路装置将及时动作，中断与电源的连接，同时故障指示显示窗的颜色由绿色变为红色。

安装

V 20-C能够容易地安装于任何配电箱或者开关箱内的35 mm导轨上。多模块保护器的各模块在工厂里已经由内置接地跳线连接，所以保护器只需要做一次接地（PE）连接。NPE保护模块C 25-B+C/NPE和底座之间的巧妙设计，使模块不能被反向插入。这保证了保护器模块的正确安装。

技术参数

电涌保护器型号	V 20-C
	75	150	280	320	385	440	550
最大持续操作电压 UC AC （最大允许操作电压） UC DC	75 V~ 100 V-	150 V~ 200 V-	280 V~ 350 V-	320 V~ 420 V-	385 V~ 505 V-	440 V~ 585 V-	550 V~ 745 V-
雷电保护区	0→2
等级－按照DIN VDE 0675 Part 6（Draft 11.89）A1,A2 －按照IEC 61643-1	C Ⅱ级
测试标准	IEC 61643-1,prEN 61643-1, E DIN VDE 0675-6:1989-11 and Part 6/A1
标称放电电流 In（8/20）	15 kA	20 kA					15 kA
整体最大放电电流 Imax（8/20） V 25-B+C/1 V 25-B+C/2 V 25-B+C/3 V 25-B+C/4	40 kA 75 kA 110 kA 150 kA
最大放电电流（单模块） Imax（8/20）	40 kA
电压保护水平 Up在1 kA（8/20） Up在5 kA（8/20） Up在In时	≤300 V ≤350 V ≤400 V	≤500 V ≤650 V ≤700 V	≤900 V ≤1.1 kV ≤1.4 kV	≤1.0 kV ≤1.3 kV ≤1.6 kV	≤1.2 kV ≤1.5kV ≤1.8 kV	≤1.5 kV ≤1.8kV ≤2.2 kV	≤1.7 kV ≤2.1 kV ≤2.5 kV
响应时间 TA	<25 ns
短路耐受能力25 kA时的最大后备保险丝	125 A gl/gG
连接线橫截面积	2.5-25 mm2（多股软线，连接端加护套） 2.5-35 mm2（单股、多股线）
安装位置	35 mm导轨（符合EN 50022）
Ip等级	IP 20
温度范围 υ	-40℃到+85℃

模块NPE 标称电压 UC	C 25-B+C/NPE 230 V/50-60 HZ
100 V下的绝缘电阻 Rins 浪涌电压测试（10/350）－根据IEC 61312-1(02.95)规定的雷电参数峰值电流 Iimp 电量 Q 单位能量 W/R 标称放电电流 In（8/20）电压保护水平 Up 响应时间 tA UC下的后续电流 IF 温度范围 υ	>10 GΩ 25 kA 12.5 As 160 kJ/Ω 50 kA <1.2 kV <100 ns 100 Arms -40℃到+85℃
保留技术更改权

结构图

尺寸图
