为了保证电力系统的安全可靠性，发电厂变电所开闭站内的保护装置、继电器跳合闸开关等的工作电源均采用有蓄电池贮能的直流电源，该直流电源发生一点接地时，规程规定必须尽快找出接地线路与接地点，否则若发生第二点接地可能造成继电器或保护装置误动作，酿成重大事故，由于直流系统接线复杂、分支多，给接地选线(点)造成一定困难。

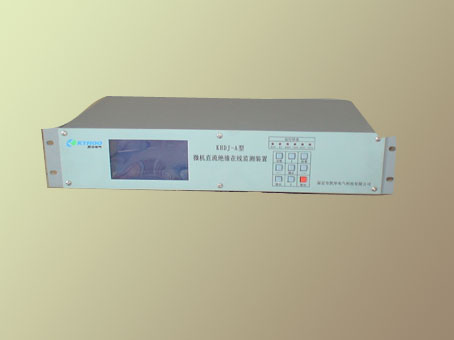

我公司研究人员凭借多年实践及与该领域资深专家们的密切合作，研制开发出具有领先水平的新一代集直流电压监测、直流绝缘检测及选线功能为一体的KHDJ系列微机型直流绝缘在线监测装置，本装置采用独特的平衡原理，可在较大范围内准确找出接地支路，整个工作都是通过软件自动实现，硬件电路无需人工调节，应用在各种恶劣的环境条件下，大量的现场证明了其有效性及稳定性，同时本装置在提供接地报警的功能外，还提供绝缘报警、过欠压(失电)报警功能。



二、KHDJ微机型直流绝缘在线监测装置的功能特点

◆      装置硬件采用最新总线内嵌的CPU芯片集成度高、抗干扰能力强、功耗低。

◆      采用大屏幕全汉字显示直观明了，操作方便，软硬件设计规范化，装置工作部分无需硬件调节，现场安装时只需检查接线及根据说明书设定运行参数。

◆      可选择RS485或RS232通讯接口。可以与RTU或监控系统之间进行通讯。

◆      可由软件分别记忆多次接地故障，过欠压(失电)报警记录等信息，装置失电后信息不丢失。

◆      具有接地追忆、报警追忆及绝缘记录功能。接地追忆、报警追忆、及绝缘记录可分别记录32次。事件当记录超过32次时依次冲掉最先记录并且均是先显示最近一次发生的故障，依次显示先发生的故障。

◆      具有中点接地检测的功能。

◆      无需在直流系统中注入任何信号，对直流系统无任何影响

u      工作电源：DC220±20%

u      选线路数：≤128路

u      通讯接口：RS485，RS232

◆       环境温度：0℃～50℃；湿度≤90%；大气压力：80～100Kpa

 四．订货须知

u  直流系统额定电压

u  监测母线段数

u  监测回路数

u  是否具备通讯，如需进行特殊通讯时请提供规约
