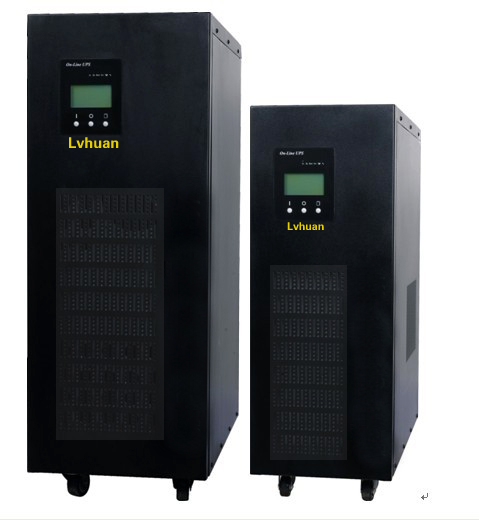

LH3300三进单出工频UPS（6~40KVA）
（1）LH3300系列产品介绍
LH3300三进单出UPS是专为数据中心、网络计算机房、智能精密设备而设计的高性能正弦波不间断电源，其高可靠性为金融、通信、保险、交通、税务、军队、证券、能源、教育、政府、制造、企业等行业提供了重要的电源保护。
LH3300是真正的双变换在线式UPS，采用了先进的IGBT功率器件、性能优越的SPWM逆变器及智能化多模式电池管理技术等国际先进技术，以及丰富的电源管理软件，具有良好的性价比和用户基础，并可为用户提供隔离变压器、外置充电器及SNMP适配器等可选件。
（2）LH3300系列技术特性
针对中国电网环境的设计理念，提升系统的可用性
◆ 三进单出380V/220V，适用于中国电网；
◆ 超宽的交流输入电压范围，降低电池的使用频度，有效延长电池的使用寿命；
◆ 超宽的输入频率范围，保证接入各种燃油发电机均可稳定工作；
◆ 超强缺相工作能力，确保系统在电网极端恶劣情况下的稳定供电。
高可靠的设计理念，保障网络系统的稳定运行
◆ 纯在线式双变换拓朴架构设计，提供最佳的电源质量；
◆ 采用SPWM脉宽调制、IGBT功率模块以及输出隔离变压器，保证UPS输出不受电网波动和杂讯的干扰；
◆ 采用先进的锁相同步技术和电子静态旁路开关，输出零转换时间，满足精密设备对电源的高标准要求,保证负载供电的连续性；
◆基于先进的微处理器（MCU）控制技术，全面提升系统的可用性和可靠性。
ABM智能化电池管理技术，有效延迟电池的使用寿命
◆ 采用ABM智能电池管理技术，最大限度活化电池，极大地延长电池的使用寿命，有效提高电池的充电质量，缩短充电时间，并且具备电池故障提前预警功能；
◆ 可并联的自主均流型大功率充电器，均流不平衡度≤3％，有效缩短充电时间，最大限度满足系统的配置要求。
完善的保护功能，极大保证系统的稳定性和可靠性
◆ 具备超强的冷启动能力，可在满载的情况下进行冷启动操作，满足用户的应急需求；
◆ 具备智能型无人值守功能，满足特殊场合的需要；
◆ 智能交流风机调速技术，有效减低UPS的运行噪音，延长风机的使用寿命；
◆ 具备开机自诊断功能，可及时发现UPS的故障隐患，避免潜在隐患而可能引发的故障风险；
◆ 具有输入突波浪涌保护；输出过载/短路保护；电池故障及低压预警保护；电池过充电保护；逆变器过温及故障转旁路供电保护等多种保护功能，保证了系统运行的稳定性和可靠性。
亲善的人机界面和网管功能，使人机沟通零距离
◆ 具备多种声光预警功能，简洁明了；
◆ 大屏幕LCD中文液晶显示界面，提供UPS准确的运行参数及工作状况；
◆ 透过RS232接口，配合UPS智能监控软件，可与PC进行即时通讯，UPS系统的各种参数及工作状态一目了然地显示在PC的通讯界面上，通过设置，电脑可对UPS系统进行多种功能的直接控制；
◆ 具有RS485接口及DB9干节点接口的可选项功能；
◆ 可外置SNMP适配器，系统具有直接上网功能，提供即时的UPS资料和电源讯息，通过各种网络管理平台进行通讯、管理，系统即刻成为网络中的一员。
（3） LH3300系列应用领域
中小规模的网络系统/机房，业务服务群，工业过程控制应用，中小规模办公自动化，计算机设备，精密仪器设备等
|
型号 |
LH3306 |
LH3310 |
LH3312 |
LH3315 |
LH3320 |
LH3325 |
LH3330 |
LH3340 |
|
|
容量 |
6KVA |
10KVA |
12KVA |
15KVA |
20KVA |
25KVA |
30KVA |
40KVA |
|
|
交流输入 |
|
|
电压 |
三相输入380VAC±20% |
|
|
频率 |
50(60) Hz ±5% |
|
|
最大电流 |
10A |
16A |
20A |
24A |
32A |
46 |
56A |
76A |
|
|
交流输出 |
|
|
电压 |
单相220VAC |
|
|
频率 |
50(60) Hz |
|
|
电压稳定度 |
±1% |
|
|
频率稳定度 |
±0.5% (市电断电时) |
|
|
波形 |
SPWM正弦波 |
|
|
功率因素 |
0.8(滞后) |
|
|
失真度 |
<3%(线性负载) |
|
|
瞬态反应 |
电压变化≤4%（100%负载投入或切出） |
|
|
输出电流峰值系数 |
3:1 (Max.) |
|
|
电池 |
|
|
电压 |
192VDC |
|
|
型式 |
免维护铅酸电池 |
|
|
充电时间 |
8-10小时内完成90%容量 |
|
|
警告装置 |
|
|
市电断电 |
蜂鸣器每隔4秒鸣叫1次 |
|
|
市电异常 |
蜂鸣器每隔4秒鸣叫1次，市电模式指示灯闪烁 |
|
|
电池将耗尽 |
蜂鸣器每隔1秒鸣叫1次，电池模式指示灯闪烁，电池低压灯亮 |
|
|
过载 |
过载指示灯常亮，蜂鸣器长鸣 |
|
|
UPS异常 |
故障指示灯常亮，蜂鸣器长鸣 |
|
|
内部保护装置 |
|
|
电池 |
电池低压自动关机，市电恢复自动重启，小型断路器保护 |
|
|
过载 |
超载(120—150%) 60秒后自动转至旁路供电，负载正常后恢复 |
|
|
过温度 |
UPS内部温度＞85℃自动转至旁路 |
|
|
输出短路 |
限流，自动关机，小型断路器保护 |
|
|
UPS异常 |
自动转至旁路，负载由市电供电 |
|
|
杂波滤波器 |
10~100KHz at 40dB; 100KHz~100MHz at 70dB |
|
|
控制面板 |
|
|
LCD显示屏 |
显示UPS运行状态，输入、输出电压；输入、输出频率；电池电压；输出功率（%）；逆变器温度 |
|
|
电池低压指示灯 |
电池电压低时亮 |
|
|
过载指示灯 |
过载时亮 |
|
|
故障指示灯 |
故障时亮 |
|
|
UPS状态指示灯 |
市电模式；电池模式；逆变供电；旁路供电；UPS异常 |
|
|
安规标准 |
|
|
安规 |
GB4943 |
|
|
EMI |
IEC62040-2，GB7260.2 |
|
|
EMS |
IEC61000-4-2~5，GB/T 17626.2~5 |
|
|
环境 |
|
|
温度 |
0~40℃ |
|
|
湿度 |
20~90% 不凝结 |
|
|
海拔 |
小于1000m（海拔每增加500m，UPS输出减额5%） |
|
|
噪音 |
<58dB (距离箱体1米处) |
|
|
外形 |
|
|
输入输出接线方式 |
端子台 |
|
|
净重（无电池） |
85Kg |
130Kg |
140Kg |
220Kg |
260Kg |
320Kg |
350Kg |
440Kg |
|
|
尺寸 W×D×H (mm) |
250×580×700 |
310×590×850 |
410×680×1020 |
480×750×1080 |
|
|
|
|
其他 |
|
|
整机效率 |
＞87% |
|
|
市电断电转换时间 |
0ms |
|
|
逆变/旁路转换时间 |
≤1ms |
|
|
通讯接口 |
RS232接口，可直接外置SNMP卡；RS485、DB9干节点可选 |
| |
