◆ 显示器
显示类型
TFT LCD
显示尺寸(对角)
5.6"
显示色彩
65536
分辨率
320 x 234
映像点间距(HxV, mm)
可视角(°)
45/65/65/65(T/B/R/L)
显示亮度(cd/m2)
300
背光类型
LED
背光寿命
30,000 小时
对比度
300:1
◆ 触控面板
触控类型: 4线模拟电阻式
触控方式: 连续式
透光度: 80%以上
触控次数: 最少100万次
◆ 环境规范说明
操作温度: -10° ~ 45°C (14° ~ 113°F)
相对湿度: 10% ~ 90% @ 40°C, 无冷凝
震动测试: 10 to 25Hz(X,Y,Z 方向 2G 30分钟)
电磁波干扰: 符合FCC class A
CE认证: 符合EN50081-2及EN50082-2认证标准
面板防护等级: NEMA4 / IP65
0.362 x 0.118
MT6056 i
◆特点
λ 5.6" 320x234 TFT LCD
λ 无风扇冷却系统
λ 内建储存内存及万年历
λ NEMA4/IP65 面板防护等级
λ LED 背光灯
λ USB client一组
λ 内建电源隔离保护器
◆ 产品介绍
MT6000i系列为Weintek研发出的新一代人机界
面。威纶MT6000i采用400MHz CPU、128MB 内存配置；
与目前市场上流行的采用200MHz CPU的同类产品相
比，反应速度、通讯速度、下载速度大幅度提高！
◆ 规格说明
外壳材质: 工业塑料
显示器: 5.6" 320x234 65,536 色TFT LCD
处理器: 32Bit RISC 400MHz
内存(DRAM): 64 MB
储存空间: 128 MB
(用户程序: 16MB, 资料存储: 48MB)
通讯界面: Com1: RS-232/RS-485 2w/4w,
1 USB 2.0 high speed device
万年历: 内建
电源输入: 24±20%VDC,250mA@24VDC
外形尺寸(W x H x D): 204 x 150 x 48mm
重量: 约0.85kg
使用软件: EB8000 V2.0.0 或更新版本软件

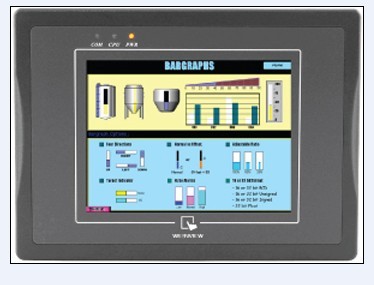

5.6吋TFT LCD 触控式人机界面
◆ 外形尺寸图
MT6056 i
COMCPUPWRCutout dimensions:
MT-6056i192mm [7.56"] W x 138mm [5.43"] HFront ViewRear ViewBottom View
a
DIP SW & Reset button
e
USB Device port
b.
Fuse
f
Com1[RS232]
c.
Power connector
g
Com1[RS485]
d.
VESA 75mm screw
holes
订货信息
θ MT6056 i:
5.6" 320x234 TFT LCD HMI, 内建128MB flash
memory/64MB DDR2 RAM
θ RZCMT6100:
MT6000/8000 i系列下载线 / Mini USB to USB 2.0 100 cm
|
