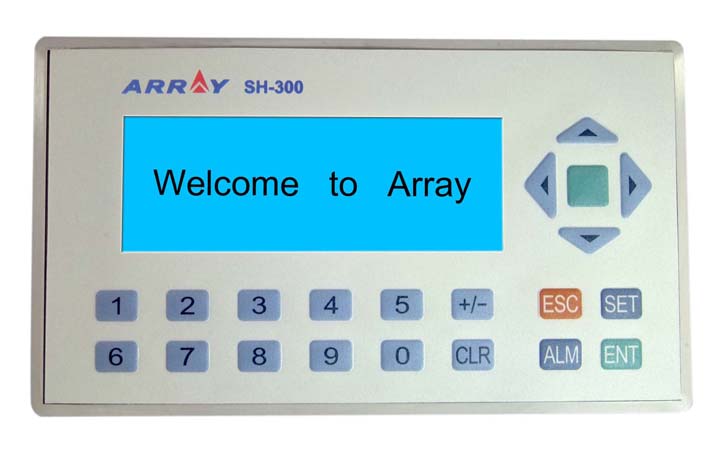

SH-300是我公司自主研发的低成本高功能的文本显示器产品,主要用于连接可编程控制器PLC或具有串口通讯的智能控制器的一种小型人机界面,其通过文字、指示灯、功能键、棒状图和趋势图等元件来监视、设定和修改PLC内部寄存器的数值和继电器的状态，且采用了单色4.3”STN液晶屏,提供多国语言显示、参数设定、自定义等功能。
SH-300的开发软件基于Windows平台下，界面友好，简单易学，用户可在短时间内掌握使用。
功能特点：
|
建立在Windows平台下的开发软件SH300,可编辑多个监控画面，并支持多种格式图形 |
|
通讯协议随同工程文件一起下载到SH-300中，PLC无须另行编写通讯程序 |
|
可连接的机型甚多，支持三菱、欧姆龙、松下、西门子等等PLC系列 |
|
具有密码保护功能 |
|
具有报警列表功能，实现逐行实时显示当前报警信息 |
|
支持多种通讯接口方式，RS232/RS422/RS485均可 |
|
14个按键均可被定义为功能键，用于替代部分控制柜上的机械按钮，同时具有数字小键盘功能 |
|
带背光STN-LCD显示屏，显示24个英文字符×4行（12个汉字×4行） |
|
具有多国语言显示功能，用户可自行设定系统提示信息，便于不同需要 |
|
前表面符合IP65防护等级，防水、防油 |
|
|
◆ 硬件规格 |
|
显示屏 |
4.3"STN液晶屏 |
|
分辨率 |
192×64像素 |
|
LCM寿命 |
25±2℃，65±10% RH条件下50000小时以上 |
|
亮度 |
60cd/m2 |
|
色彩 |
单色 |
|
对比度 |
电位器调节 |
|
背光灯 |
长寿命黄绿色LED |
|
存储器 |
110KB Flash ROM |
|
通信端口 |
PC RS232& PLC RS485/422 & PLC RS232 |
|
功能按键 |
14个可自由定义 |
|
允许掉电 |
20ms内 |
|
外形尺寸 |
171.8×98.8×38.6mm |
|
显示尺寸 |
96×32mm |
|
安装开孔尺寸 |
165×85mm |
|
冷却方式 |
自然风冷 |
|
重量 |
260g |
|
◆ 电气规格 |
|
供电电源 |
12～24VDC±10%<300mA |
|
耐压测试 |
500VAC 1分钟（信号与地间） |
|
绝缘阻抗 |
超过10MΩ @ DC500V（信号与地间） |
|
◆ 环境条件 |
|
工作环境温度 |
-10℃～60℃ |
|
工作环境湿度 |
20～90%（非凝露） |
|
存储温度 |
-20℃～70℃ |
|
抗干扰测试 |
电压1500Vp-p,脉冲周期1us,持续1s |
|
防震测试 |
10-25Hz(X,Y,Z方向各30分钟2G) |
|
防护等级 |
符合IP65（前面板） |
| |
