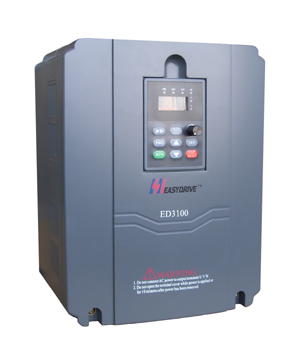

易驱ED3100-M系列开环矢量型变频器
产品简介：
易驱ED3100-M系列是一款高性能的变频器，控制方式有V/F和无速度传感矢量控制（SVC)两种。与V/F控制相比，SVC矢量控制有更大的优越性，定位于中高端市场的OEM客户及特定要求的风机泵类负载的应用，在无速度传感器矢量控制模式下，对速度控制精度、低频转矩响应、稳速精度及动态特性等方面优良性能体现，广泛适用于机床、拉丝机、起重机械、纺织机械、印刷机械等领域。
功率范围：0.75KW-630KW/380V,0.75KW-2.2KW/220V
产品特点：
1：先进的矢量控制算法、能完成电机的完全解耦控制，可实现SVC矢量控制和V/F控制两种方法；
2：达到150%的低频力矩输出，提供1：100的速度控制范围，无PG矢量控制速度控制精度达到0.1%；
3：0.75KW-18.5KW各规格标准内置制动单元，若需快速停车，可直接连接制动电阻；160KW以上的各规格标准配置电抗器，能提高输出侧功率因素，提高整机效率有稳定性，有效消除输入侧的高次谐波对变频器的影响，减少对外围的干扰。
4：内置自动转矩补偿功能；内置滑差补偿功能高效运行；内置PID调节器；内置RS-485通讯接口，完全支持MODBUS通讯协议。
5：转速追踪再起动功能，实现对旋转中的电机的无冲击平滑起动；
6：多种参数在线监视功能及在线调整功能；
7：丰富灵活的输入输出接口和控制方式，能和各种外围设备；包括PLC、工控机、或仪表，联动操作；
8：提供可选 的LED、LCD操作面板，实现方便快捷的操作；
9:提供脉冲输入输出功能,方便组成数字化的闭环控制，
10：具有自动节能运行功能，与V/F控制相比，同频率运行下电流低于V/F控制，同时能自动电压调整；当电网电压变化时，能自动保持输出电压恒定；
11：完全独立风道设计,提高抗粉尘环境；
12：所有板件采用三防漆处理工艺；
13：完善的保护功能。.
应用行业：
塑料机、陶瓷机械、电工机械、纺织机械、轻工机械、制药机械、包装印刷机械、造纸生产线、化纤生产线、扶手电梯、电线电缆械、加工机械、机床磨床纺织和印染设备、制袋机、冷扎机、低频辊道、离心机，直接替代交流力矩电机，用于普通恒张力开卷或收卷控制。
易驱ED3100-M系列变频器型号
|
序号 |
型号 |
适配功率 |
电流 |
|
1 |
ED3100-2S007M 单相220V |
0.75KW |
5A |
|
2 |
ED3100-2S0015M 单相220V |
1.5KW |
7.5A |
|
3 |
ED3100-2S0022M 单相220V |
2.2KW |
10A |
|
4 |
ED3100-2S0022M 三相220V |
2.2KW |
10A |
|
5 |
ED3100-2T0040M 三相220V |
4KW |
15A |
|
6 |
ED3100-2T0007M 三相380V |
0.75KW |
2.3A |
|
7 |
ED3100-4T0015M 三相380V |
1.5KW |
3.7A |
|
8 |
ED3100-4T0022M 三相380V |
2.2KW |
5.5A |
|
9 |
ED3100-4T0040M 三相380V |
4KW |
8.5A |
|
10 |
ED3100-4T0055M 三相380V |
5.5KW |
13A |
|
11 |
ED3100-4T0075M 三相380V |
7.5KW |
17A |
|
12 |
ED3100-4T0110M 三相380V |
11KW |
25A |
|
13 |
ED3100-4T0150M 三相380V |
15KW |
33A |
|
14 |
ED3100-4T0185M 三相380V |
18.5KW |
39A |
|
15 |
ED3100-4T0220M 三相380V |
22KW |
45A |
|
16 |
ED3100-4T0300M 三相380V |
30KW |
60A |
|
17 |
ED3100-4T0370M 三相380V |
37KW |
75A |
|
18 |
ED3100-4T0450M 三相380V |
45KW |
91A |
|
19 |
ED3100-4T0550M 三相380V |
55KW |
112A |
|
20 |
ED3100-4T0750M 三相380V |
75KW |
150A |
|
21 |
ED3100-4T0930M 三相380V |
93KW |
176A |
|
22 |
ED3100-4T1100M 三相380V |
110KW |
210A |
|
23 |
ED3100-4T1320M 三相380V |
132KW |
260A |
|
24 |
ED3100-4T1600M 三相380V |
160KW |
310A |
|
25 |
ED3100-4T1850M 三相380V |
185KW |
340A |
|
26 |
ED3100-4T2000M 三相380V |
200KW |
385A |
|
27 |
ED3100-4T2200M 三相380V |
220KW |
430A |
|
28 |
ED3100-4T2450M 三相380V |
245KW |
475A |
|
29 |
ED3100-4T2800M 三相380V |
280KW |
535A |
|
30 |
ED3100-4T3150M 三相380V |
315KW |
600A |
|
31 |
ED3100-4T3500M 三相380V |
350KW |
645A |
|
32 |
ED3100-4T4000M 三相380V |
400KW |
750A | |
